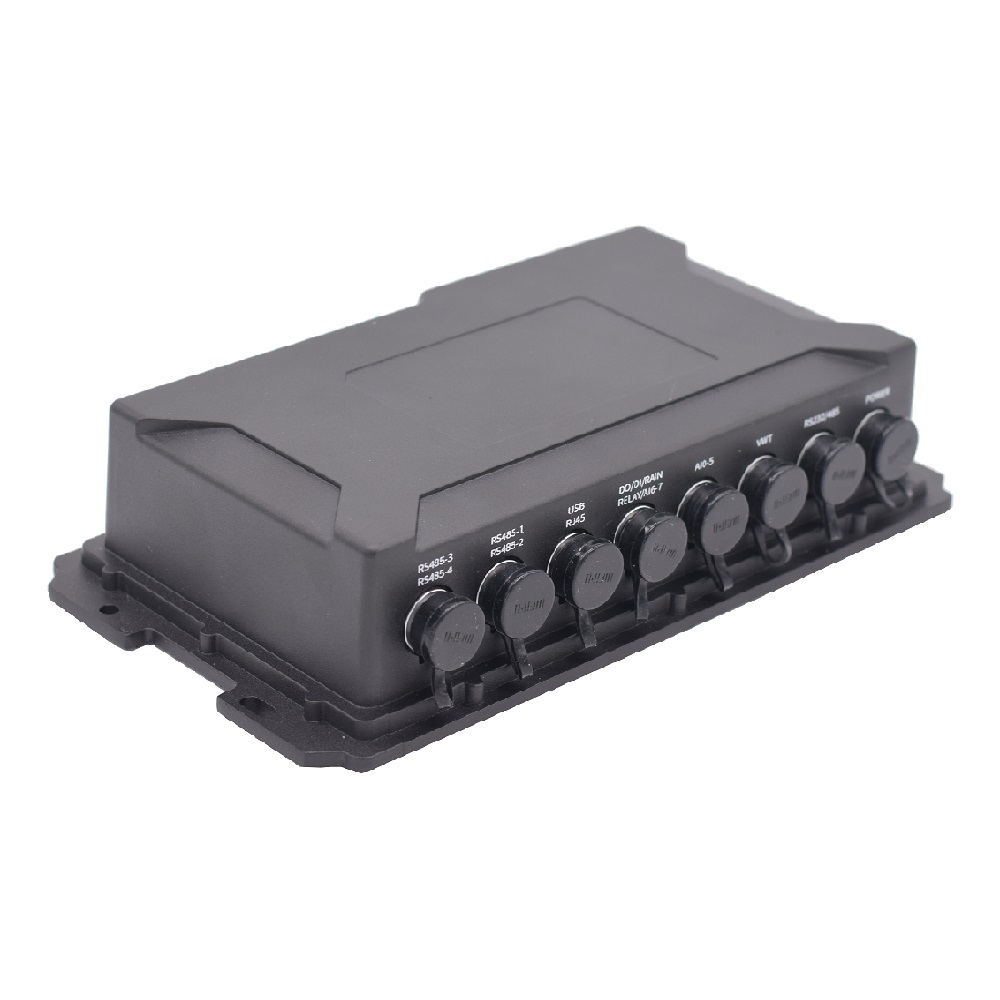

M21F8 遥测终端机

浏览量:

M21F8集传统数据采集器与 2G/ 3 G/ 4 G/ NB- Io T、 Ethernet、LoRa、Bluetooth、GPS 等多种通信功能与一体的多功能遥测终端机,满足野外等恶劣环境使用的 IP68 防护等级。该产品提供模拟量、开关... ...

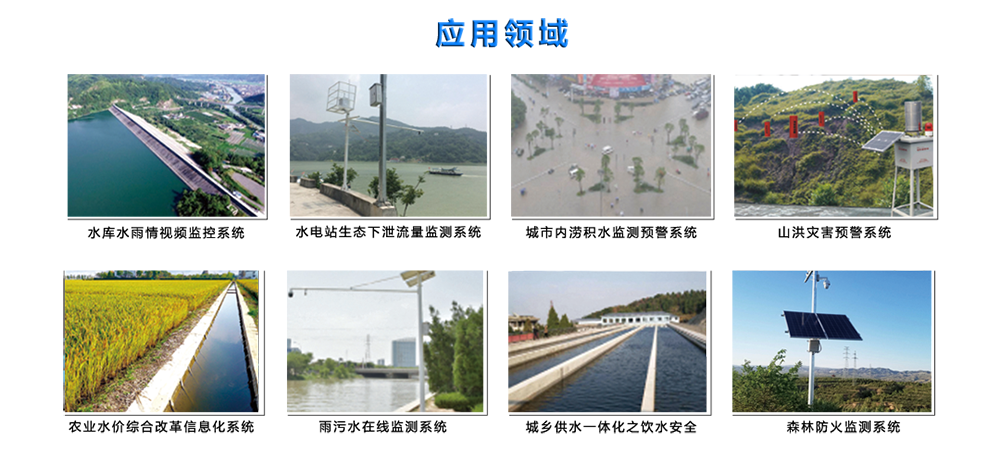

        M21F8集传统数据采集器与 2G/ 3 G/ 4 G/ NB- Io T、 Ethernet、LoRa、Bluetooth、GPS 等多种通信功能与一体的多功能遥测终端机,满足野外等恶劣环境使用的 IP68 防护等级。该产品提供模拟量、开关量、振弦、RS-232、RS-485、USB、RJ-45 等丰富的物理接口,能自动采集并存储多种自然资源、建筑、桥梁、城市 管廊、大坝、隧道、水利、环保传感器的实时数据,利用现场采集 的数据进行边缘计算和深度学习分析预测报警,报警联动控制,各 项性能指标均达到国际先进水平。产品设计人性化,功能强大,可在各种环境下实现长期连续自动采集, 并实时自动上报。产品广泛应用于既有古建筑、边坡、沉降、尾矿库、桥梁、城市管廊、大坝、隧道等建筑安全监测和预警项目;同时适用于水利、 灌区和水务信息化的水雨情、水质、流量、流速、管网压力监测等。

产品特点
工业级设计
1、采用高性能工业级无线模块
2、采用高性能工业级 32 位通信处理器
3、支持低功耗模式,包括休眠模式、定时上下线模式
4、采用金属外壳,保护等级 IP68,金属外壳和系统安全隔离,特别适合于户外现场的应用
5、宽电源输入(DC 5~36V),电源接口内置反相保护和过压保护

稳定可靠
1、WDT 看门狗设计,保证系统稳定
2、采用完备的防掉线机制,保证数据终端永远在线
3、RS232/RS485 接口内置 15KV ESD 保护
4、SIM/UIM 卡接口内置 15KV ESD 保护
5、电源接口内置反相保护和过压保护

符合规约
《贵州地灾平台接入监测规约》
《北京市突发地质灾害监测数据传输通信规约》
《水文监测数据通信规约》
《水资源监测数据传输规约》
主要功能
1、雨量触发采集、开关量触发采集、振弦类采集
2、定时数据采集、存储及上报、自调整定时数据采集频率
3、预警加报、短期形变和变形模式预警加报
4、可同时支持多种通讯方式
5、设备健康管理:设备故障告警、传感器告警、低电量告警、阈值告警
6、支持多路电源电压、太阳能充电状态、设备温度、信号强度等工况上报和查询
7、支持 LoRa 采集数据方式
8、支持 BLE 蓝牙 App 配置、实时数据查询等功能
9、支持图片抓拍功能、人工置数功能
10、支持对铅酸电池和锂电池充电
11、本地配置、查询、导出历史数据,远程校时、查询实时数据及历史数据
12、支持 USB OTG 和 TF 卡数据存储、导出、固件升级

产品特色
一体化设计:集传统数据采集器与 2G/3G/4G/NB-IoT、Ethernet、LoRa、Bluetooth 等多种通信功能与一体的多功能遥测终端机。
工业级设计:宽温设计,耐高低温,耐强电磁干扰。适用于各种恶劣的现场。采用完备的系统保护机制和防掉线机制,保证终端永远在线。

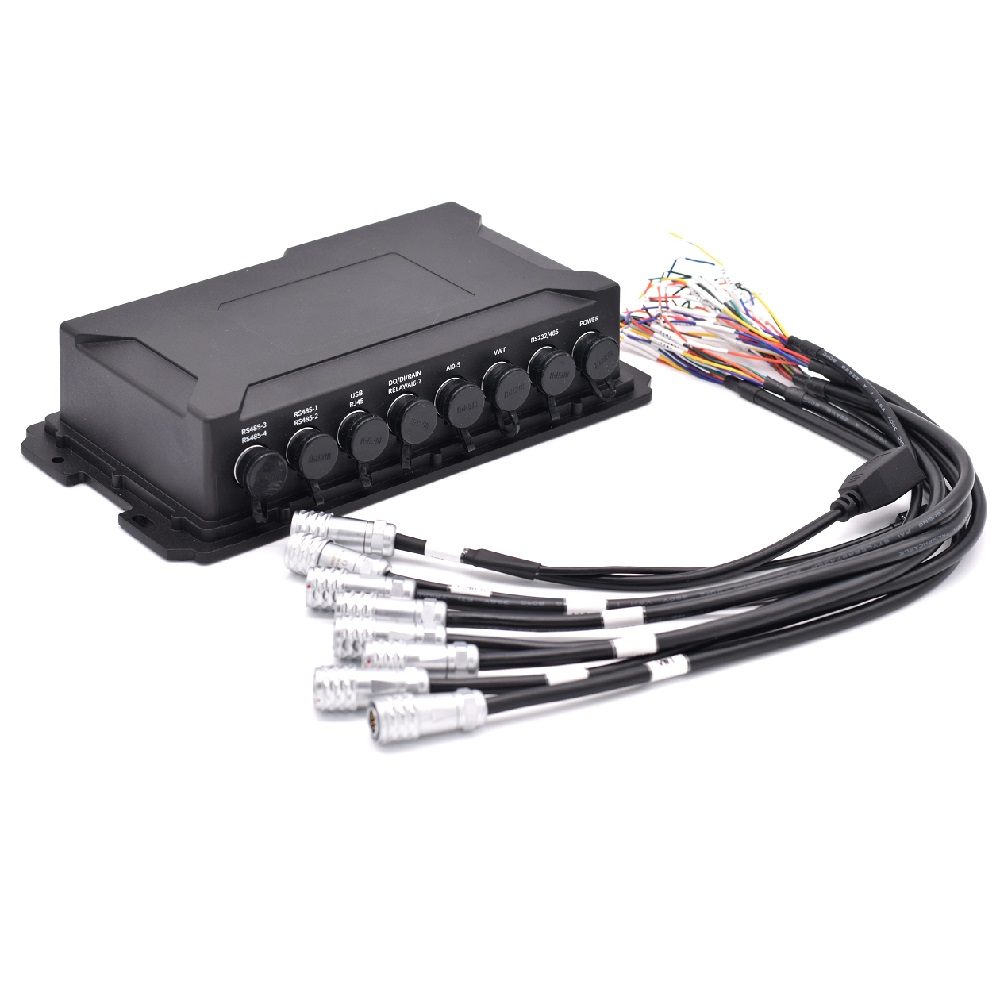

接口丰富、标准易用:提供 1 个翻斗式雨量计接口、2 个 RS232 接口、4 个 RS485 接口、8 路模拟量输入接口、6 路可控电源输出,1 路开关量输入接口、1 路开关量输出接口,1 路继电器输出接口、4 路振弦接口、1 个以太网接口、1 个 TF 卡接口,1 个 USB 接口。
大容量数据存储空间:提供 32MB 的内部 FLASH 和外部 TF 卡数据存储空间,可存储 10 年以上的采集数据。
多种通信方式:GPRS/CDMA/3G/4G/LoRa/NB-IoT/Ethernet/北斗短报文为主传输通道、短信为备份传输通道;可选北斗短报文、PSTN、超短波、微波、ZigBee 等通信方式。
低功耗设计:支持多种工作模式(包括自报式、查询式、兼容式等),最大限度降低功耗。
本地配置方式:支持手机 BLE 蓝牙 App、串口配置、以太网(可定制)方式。


项目 内容
无线模块 工业级无线模块

标准及频段
可支持:FDD-LTE、TD-LTE、CDMA2000 1xEV-DO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE
可选单模、多模或全网通讯



理论带宽
FDD-LTE:下行速率 100Mbps,上行速率 50Mbps TD-LTE:下行速率 61Mbps,上行速率 18Mbps WCDMA:下行速率 42Mpbs,上行速率 5.76 Mbps TD-SCDMA:下行速率 4.2Mbps,上行速率 2.2Mbps
CDMA2000 1xEV-DO Rev. A:下行速率 3.1Mbps,上行速率 1.8Mbps
GPRS/EDGE:速率 171.2kbps/384kbps
发射功率 <24dBm
接收灵敏度 <-109dBm
Gps模块

工业级GPS 模块

接收机类型
50 通道,GPS L1(1575.42MHz)C/A 码
支持WAAS,EGNOS,MSAS,GAGAN,兼容 GALILEO
最大更新速率 4Hz
精确度 定位:2.5mCPE   SBAS:2.0mCPE

捕获
冷启动:29S 温启动:29S
辅助启动:<1S   热启动:<1S

灵敏度
跟踪:-160dBm
重新捕获:-160dBm 冷启动:-144dBm


授时精度
RMS:30ns 99%:<60ns
颗粒度:21ns
时间脉冲 可以配置,0.25 至 1000Hz
通信标准及频段 410MHz - 441MHz,1000KHz 步进,建议 433±5MHz,出厂默认 433.0
室内/市区通信距离 1km
户外/视距通信距离 3.5km
发射功率 100mW
通信理论带宽 6 级可调(0.3、1.2、2.4、4.8、9.6、19.2kbps)
灵敏度 <-140dBm
标准及频段 支持蓝牙V4.2 标准 2.4GHz,ISM 频段
通信速率 8KB/S(Android) 6KB/S(IOS)
发射功率 +7dBm
接收灵敏度 -92dBm at 0.1%BER
CPU 工业级 32 位通信处理器
FLASH 512KB
SRAM 256KB
SPI Flash 32MB、128MB(可选)
Micro SD/TF 32GB(可选)




串口
2 个RS232 和 4 个 RS485 接口(其中 1 路 RS232 与 RS485 复用),内置 15KV ESD 保护,串口参数如下: 数据位:5、6、7、8 位
停止位:1、1.5、2 位
校验:无校验、偶校验、奇校验、SPACE 及MARK 校验串口速率:110~230400bits/s
指示灯 具有“SYS”指示灯

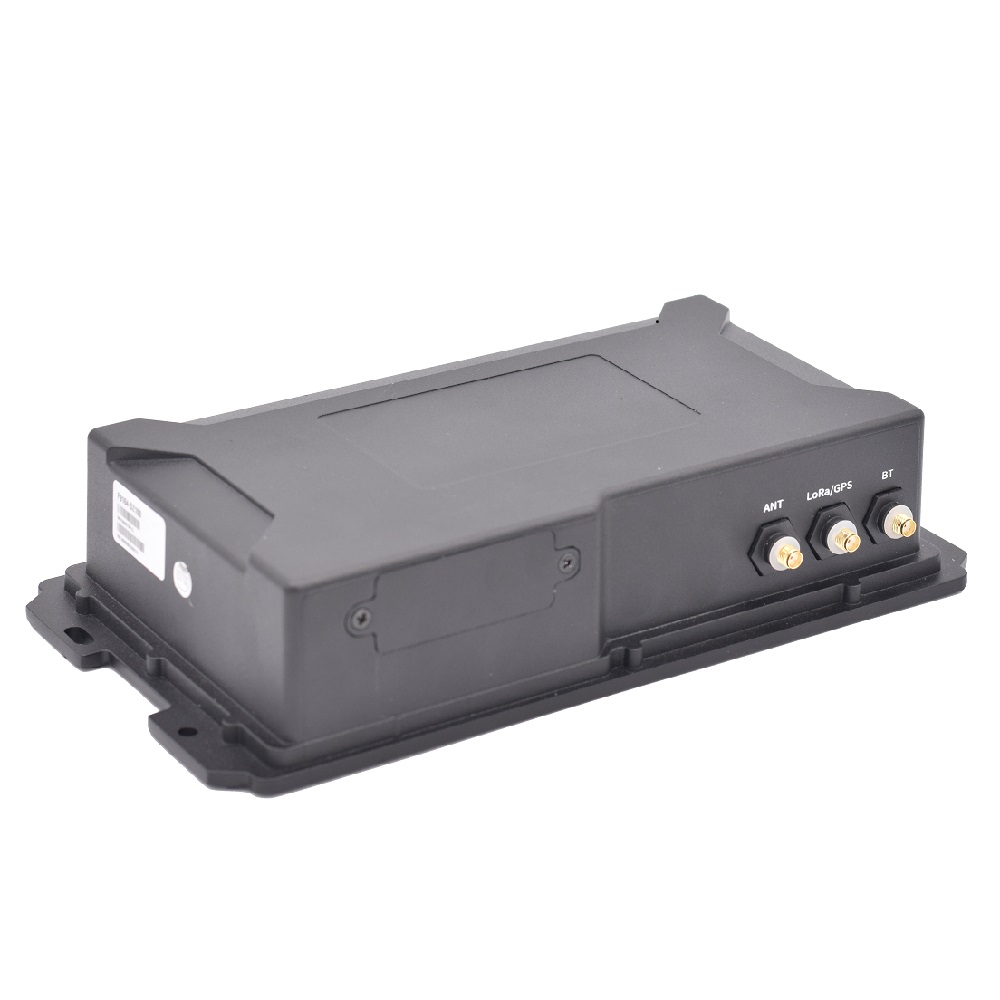

天线接口
蜂窝:1 个标准SMA 阴头天线接口,特性阻抗 50 欧
LoRa/GPS/BT:1 个标准 SMA 阴头天线接口,特性阻抗 50 欧(可选)
  LoRa:1 个标准 SMA 阴头天线接口,特性阻抗 50 欧(可选)
SIM/UIM 卡接口 标准的抽屉式用户卡接口,支持 1.8V/3V SIM/UIM 卡,内置 15KV ESD 保护
电源接口 航空接口,内置电源反相保护和过流保护













应用接口
1 个翻斗式雨量计接口
8 路模拟量输入接口(16 位 AD、支持 4-20mA 电流信号输入,可选 0-5V 电压信号输入)
1 路开关量输入接口(光隔离)
逻辑 0:湿节点 0-3VDC,或干节点导通逻辑 1:湿节点 5-30VDC,或干节点断开
1 路开关量输出接口(光隔离) 最大切换电压:30VDC
最大切换电流:50mA
最大切换功率:150mW
1 路继电器输出(光隔离)
最大切换电压:250VAC/30VDC 最大切换电流:1A
最大切换功率:30W
4 路振弦接口,25V 脉冲测量频率:400Hz-6000Hz
温度测量范围: -40°C~+80°C
1 个 10/100Mbps 以太网口(RJ45 插座),自适应 MDI/MDIX,内置 1.5KV 电磁隔离保护
1 路USB 接口,可作为 OTG 功能
6 路受控输出电源(5 路额定输出电源 12V/1A 内置过流保护、1 路动态输出电源 5~36V/1A 内置过流保护)

太阳能电源
电压范围:18-28VDC
电流范围:0-2A
标准电源 DC 12V/1.5A
供电范围 DC 5~36V

铅酸电池
最大充电电压:15.0V
最大充电电流:1.8A

内置锂电池
3.8AH@11.1V7.6AH@11.1V(可选)
最大充电电压:12.6V 最大充电电流:0.25A
工作电流 1 <150mA@12VDC
工作电流 2 <25mA@12VDC
静态值守电流 <1mA@12VDC
备注:工作电流 1 测试条件:设备接 1 路 RS485 水位计和标准翻斗雨量计,在连上数据中心上传数据时的平均电流。
工作电流 2 测试条件:设备接 1 路 RS485 水位计和标准翻斗雨量计,做数据实时采集存储不上报中心。
工作温度 -30~+70℃(-22~+158℉)
锂电池工作温度 -20~+60℃(-4~+140℉)
储存温度 -40~+85℃(-40~+185℉)
相对湿度 95%(无凝结)
