水库大坝GNSS位移自动监测系统方案

一、方案背景
我国已拥有水库大坝9.8万余座,其中95%以上为土石坝,95%以上是上个世纪80年代以前建设的老坝。虽然近10年来我国进行了大规模的病险水库除险加固,但水库大坝数量多,土石坝多,出险的几率非常高。大坝作为一种大型水工建筑物,其投资和建成后产生的效果都是巨大的,同时由于其结构、运行环境等因素的复杂性,加上设计、施工、运维的不确定性,如果发生意外变形,失事后造成的灾难也是极其严重的。因此对水利水电大坝运行状态进行持续的实时监测,是十分有必要的,不仅可以为大坝提供安全评估,保证大坝的安全运行,对水库大坝安全自动化监测预警意义重大。



二、系统组成

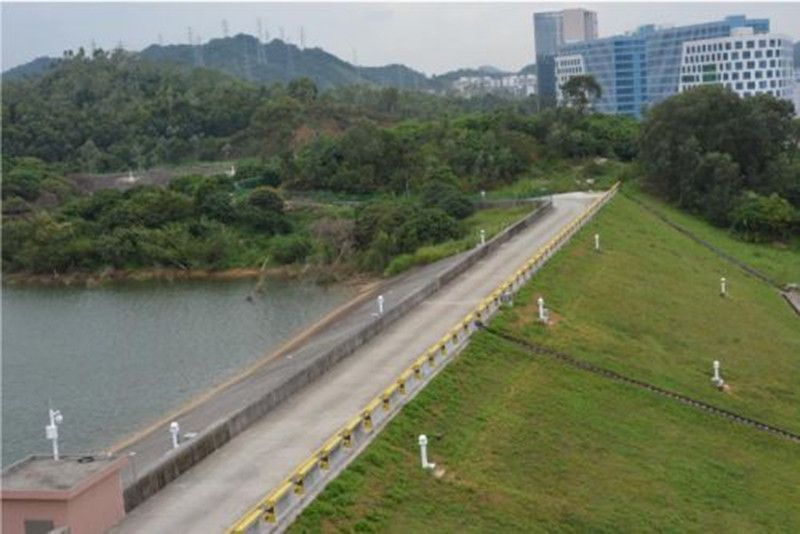

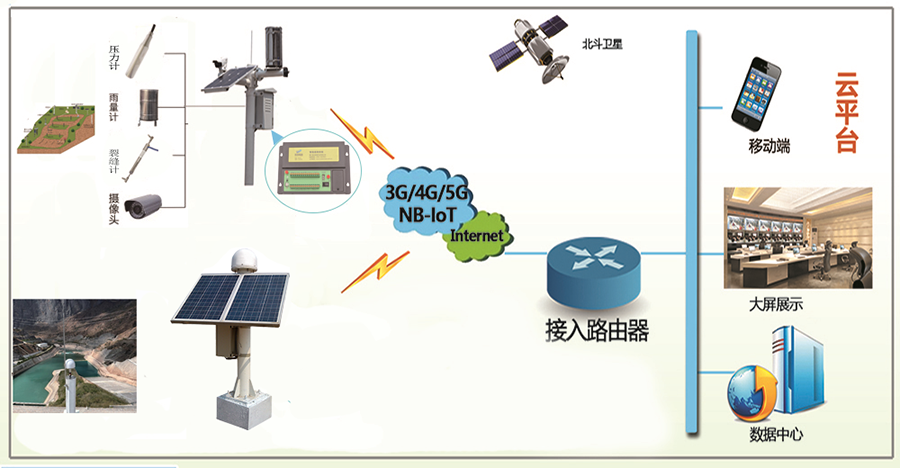

水库大坝GNSS位移自动监测系统采用无人值守自动化监测,以物联网、互联网、北斗+等技术为理论基础,以自主研发的监测平台及各类传感器为核心,充分利用各种监测手段,建立地表和地下深部的三维立体监测网,对水库大坝坡进行系统、可靠的变形监测。实时监测水库大坝不同部位各类型裂缝的发展过程,岩土体松弛以及局部坍塌、沉降、隆起活动;地下、地面变形动态(包括滑坡体变形方向、变形速速、变形范围等);地下水水位、水量、水化学特征变化;倾斜和大坝各种建筑物变形状况;降雨以及地震活动等外部环境变化等,据此对水库大坝滑坡变形发展和变形趋势作出预测,判断其稳定状态给出水库大坝失稳预警值,指导施工,反馈设计和检验治理效果,了解工程实施后的变化特征,为设计施工及灾害预警提供科学依据。可以把高水库大坝综合在线监测分为四层:感知层、网络层、平台层、应用层。



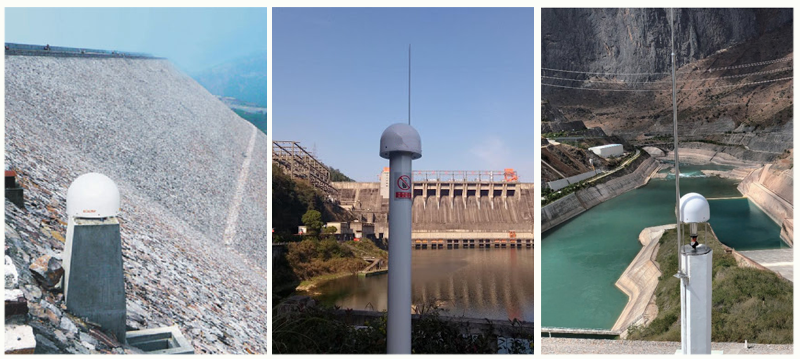

感知层:实时感应水库大坝监测参数传感器的状态,如GNSS表面位移监测、地下水位、土壤含水率、土压力、和视频监控摄像机,降雨量等前端感知设备;

网络层:支持数据通信,可上、下双向通讯,支持无线蜂窝网络、短信、北斗、PSTN、超短波、ZigBee等通信方式。感应设备可通过监测预警平台的通讯方式,上行发送至监测控制中心平台。

平台层:整合各层设备和系统功能,通过信号的连接,下发平台对前端感应器的命令,上传监测数据的采集、处理、存储和分析,实时联动前端各大监控设备。

应用层:开启信息发布途径,实时展示信息数据和预警信息。




 三、系统功能
●24小时实时监测:通过对水库大坝表面沉降、深层沉降、应力应变等实时在线监测,实时掌握边坡的结构变化。

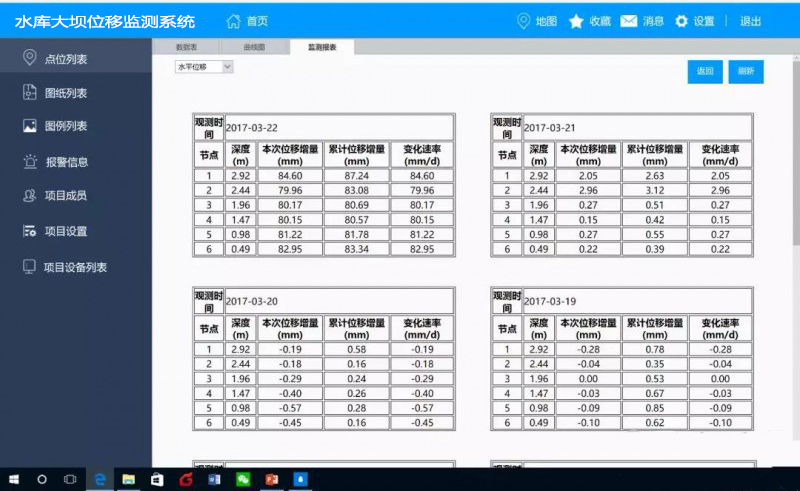

●报表推送:监测结果实时显示发布,定期将监测报表推送给用户。



●多重分级预警:建立三级报警机制,当检测数据异常时,第一时间以短信、传真、广播等形式通知用户,实现综合预警功能。
●应急预案处理:从专家系统中直接提取相应处理方法,及时采取人员介入、封锁道路等措施,将安全隐患消除在萌芽状态。



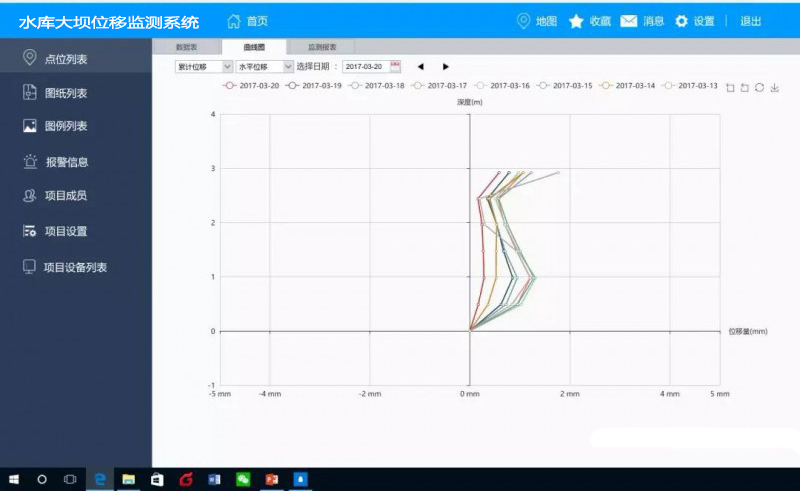

●结构趋势分析:通过对水库大坝的监测数据分析与安全评价,可实现结构稳定性趋势分析。
●历史资料存储:监测数据的存储,为今后同类工程设计、施工提供类比依据。

四、系统特点

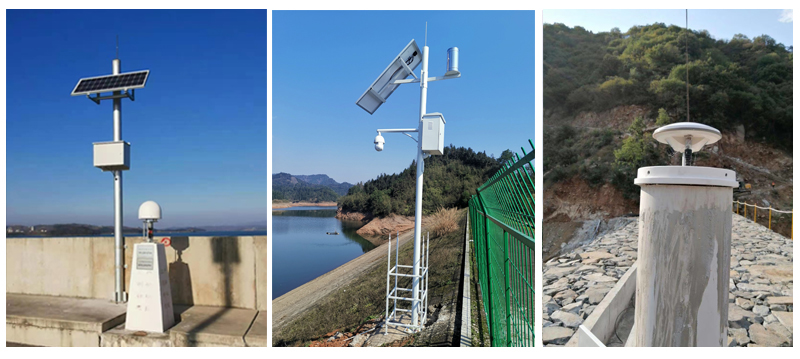

★实时监测:7*24小时无人值守在线实时监测。
★超限预警:当监测数据超出设定的阈值时,可通过抓拍、平台软件、短信通知等方式进行预警。
★现场视频确认:必要时,可通过4G/5G无线网络远程查看现场的实时监控画面。
★联动控制:全方位一站式服务。具有从感知、采集、平台、用户管理等全流程的研发能力,具有多年完整的项目集成经验。


五、系统价值
水库大坝GNSS位移自动监测系统的应用解决了很多问题,尤其是面对局部坍塌、沉降、隆起活动;地下、地面变形动态来袭而总成的人员伤亡以及财产损失,通过系统对监测数据和历史数据的进行分析比对,得出预警信息,为相关部门提供决策依据,保障民众生命财产安全。
