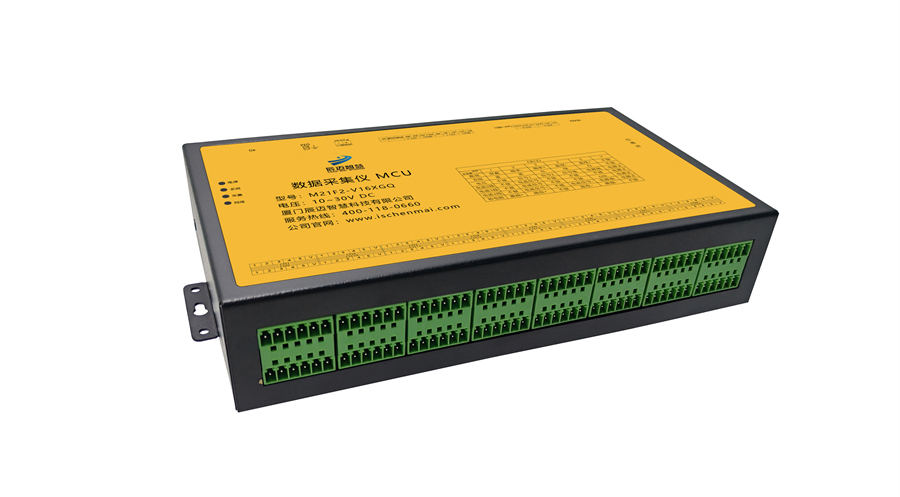

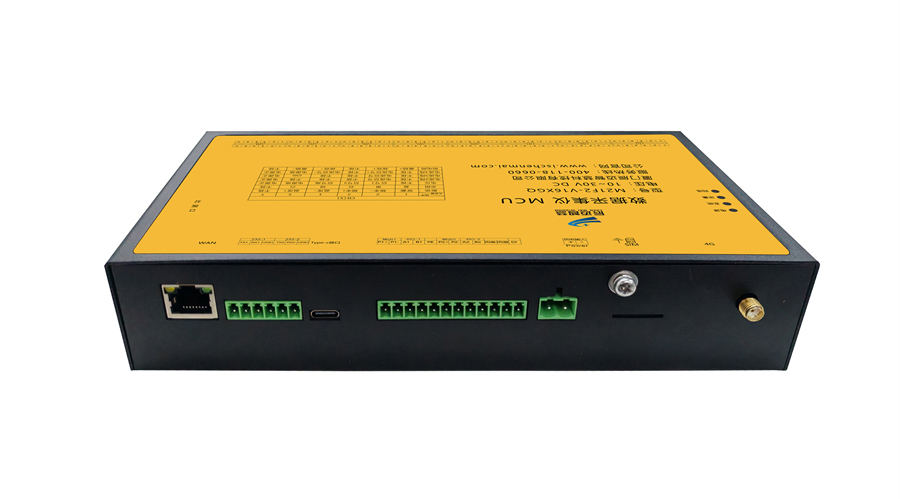

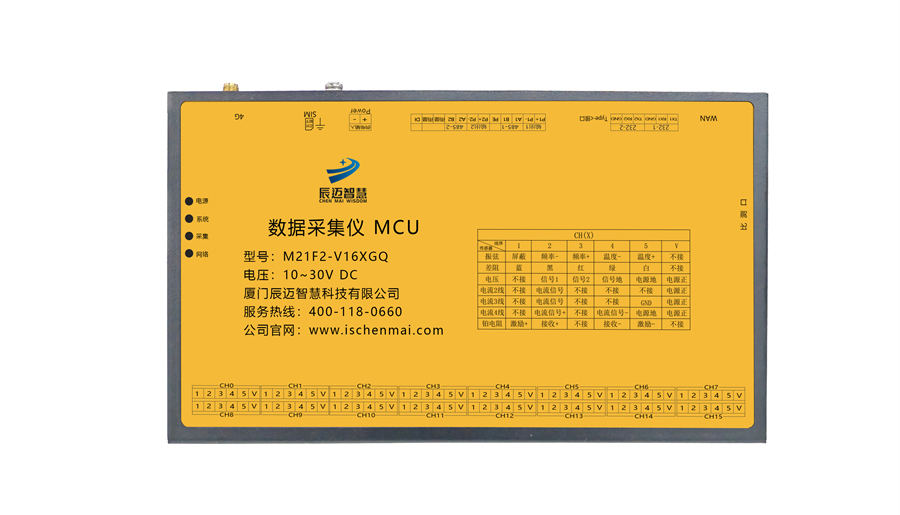

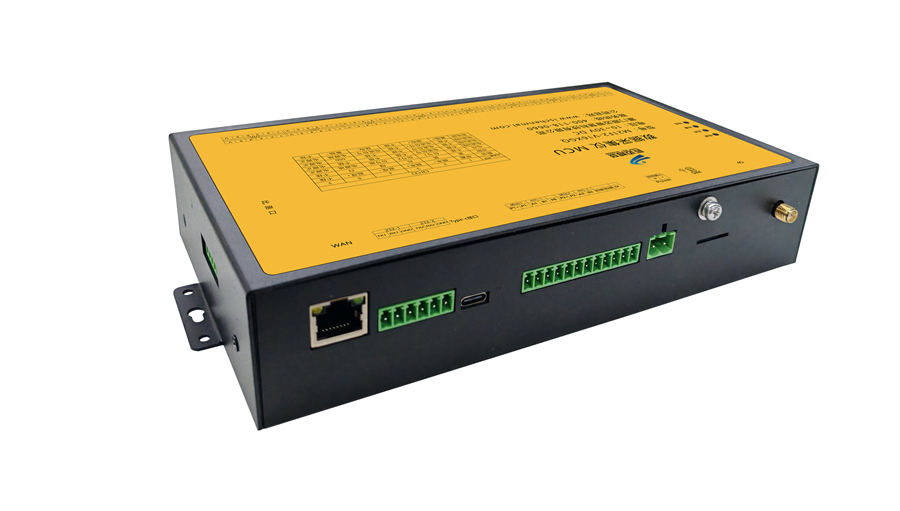

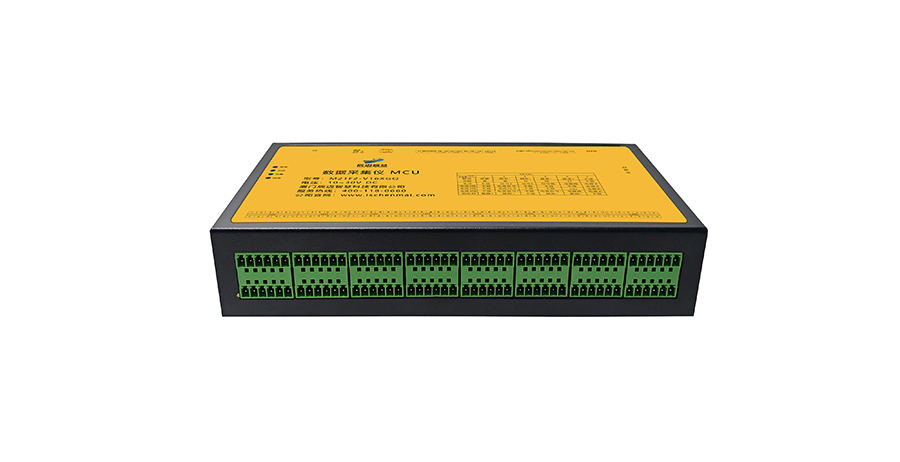

全功能数据采集仪MCU M21F2-V16XGQ

M21F2-V16XGQ 数据采集仪是一款应用于水电、边坡、地灾、公路、桥梁、 等各类工程（尤其是水电工程）安全监测的自动化测量装置，每个通道均可采集 振弦式传感器、差阻式传感器、铂电阻、标准电压电流信号等各类传感器，最多可实现1024 个通道的传感器测量，完成工程安全监测仪器的自动测量和数据记录。此外，电源、通信接口及每个测量通道都具有防雷功能，整体性能满足《大 坝安全监测数据自动采集装置(DL/T1134-2009)》规定的各项技术指标要求。

4G参数
无线模块	工业级无线模块
标准及频段	FDD-LTE、TD-LTE
理论带宽	FDD-LTE：下行速率100Mbps，上行速率50Mbps TD-LTE：下行速率61Mbps，上行速率18Mbps
发射功率	<24dBm
接收灵敏度	<-109dBm




硬件系统参数
项  目	描述
CPU	工业级32位通信处理器
FLASH	2MB
SRAM	512KB
数据存储Flash	32MB（可扩展）
TF卡	64GB（可选可扩展）



接口参数
项  目	内   容
串口	2个RS232和2个RS485接口
指示灯	具有“系统、电源、采集、网络”指示灯
天线接口	标准SMA阴头天线接口，特性阻抗50欧
SIM/UIM卡接口	标准的自弹式用户卡接口，支持1.8V/3V SIM/UIM卡，内置15KV ESD保护
电源接口	工业级端子接口，内置电源反相保护和过流/过压保护
Type-C接口	1个type-c接口，用于配置升级设备
应用接口	1个翻斗式雨量计接口（无正负之分）
	1路DI口
	16路多功能接口
	最多18路供电输出（电压与输入电压一致，电流<1A）
	1个以太网接口
	1路供电输入口(10-30vDC )
	1路比测口
	1个PE口



电源参数
项目	描述
标准电源	DC 12V
供电范围	DC 10~30VDC
平均工作电流	<100mA@12VDC



物理参数
项目	描述
外壳	金属外壳，设备
外形尺寸	210*125*45 mm (长x宽x高，不包括天线和安装件)
重量	1.20kg



其他参数
项目	描述
工作温度	-30~+70ºC
储存温度	-35~+85ºC
相对湿度	≤95%(无凝结)
