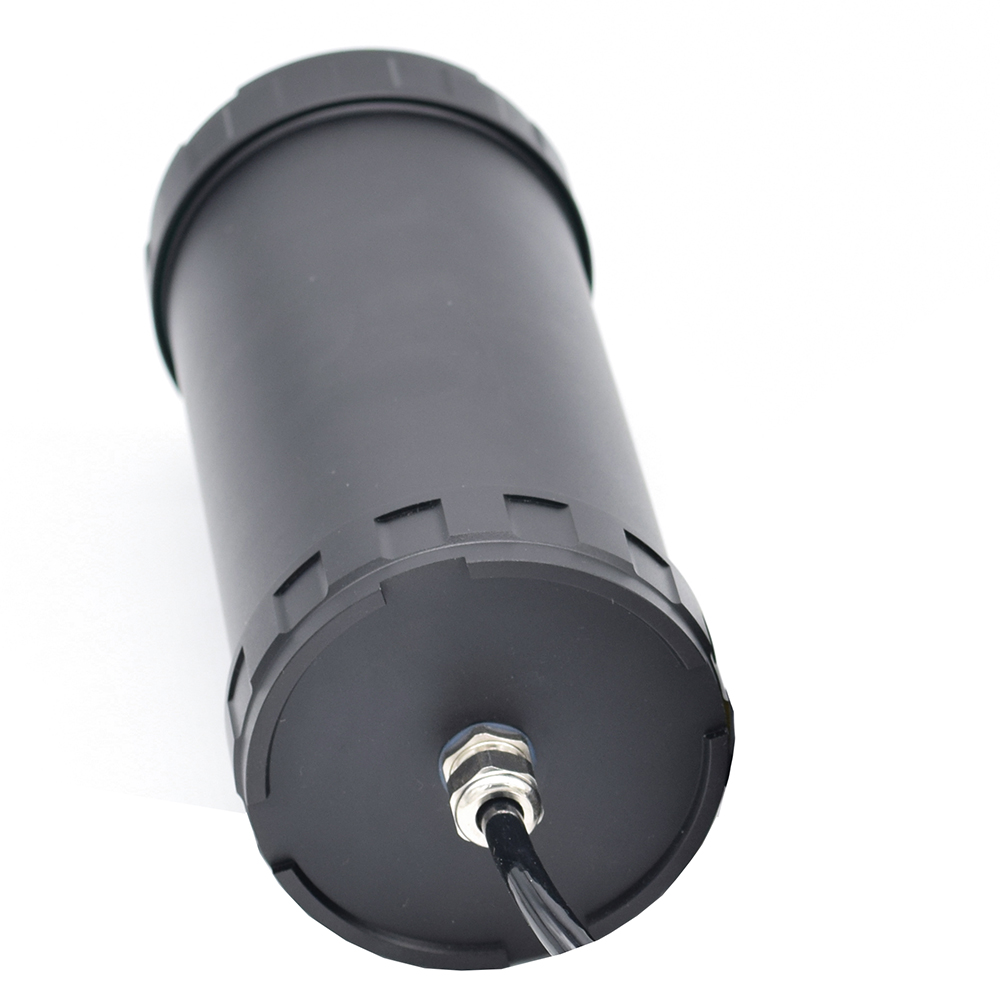

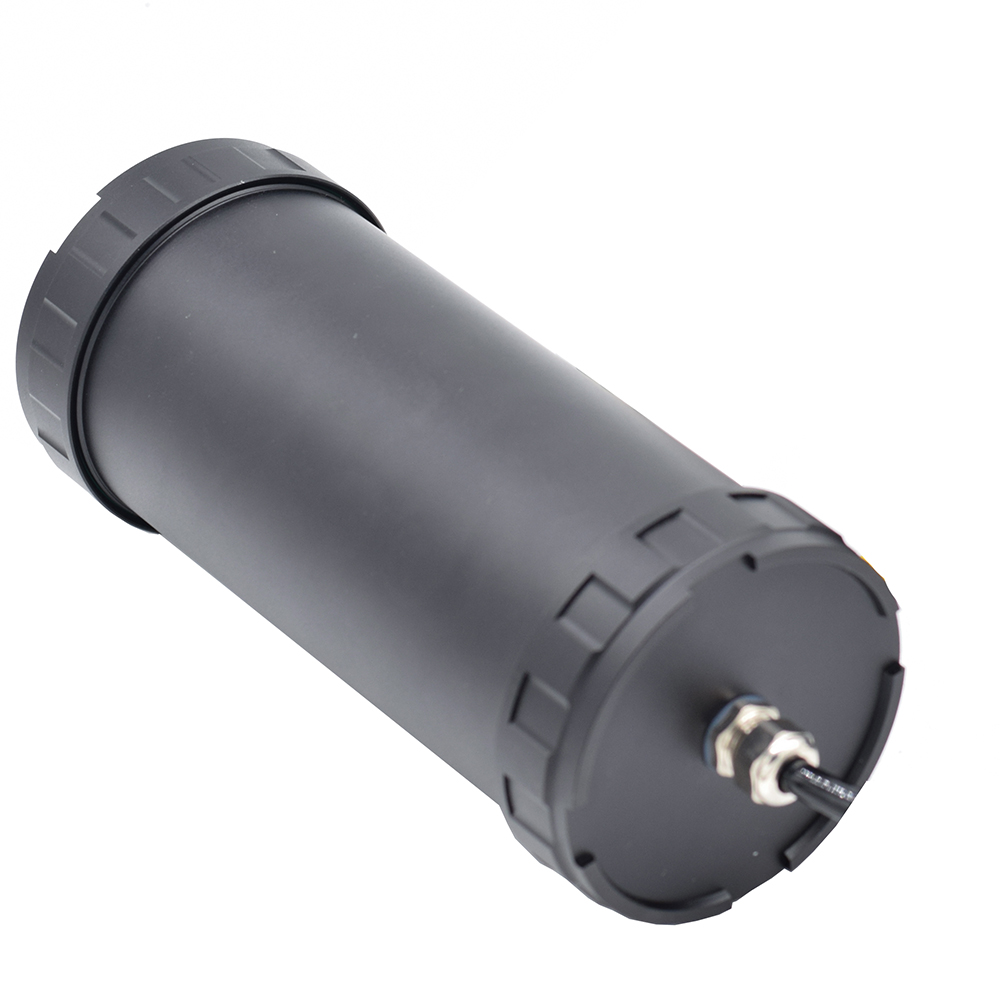

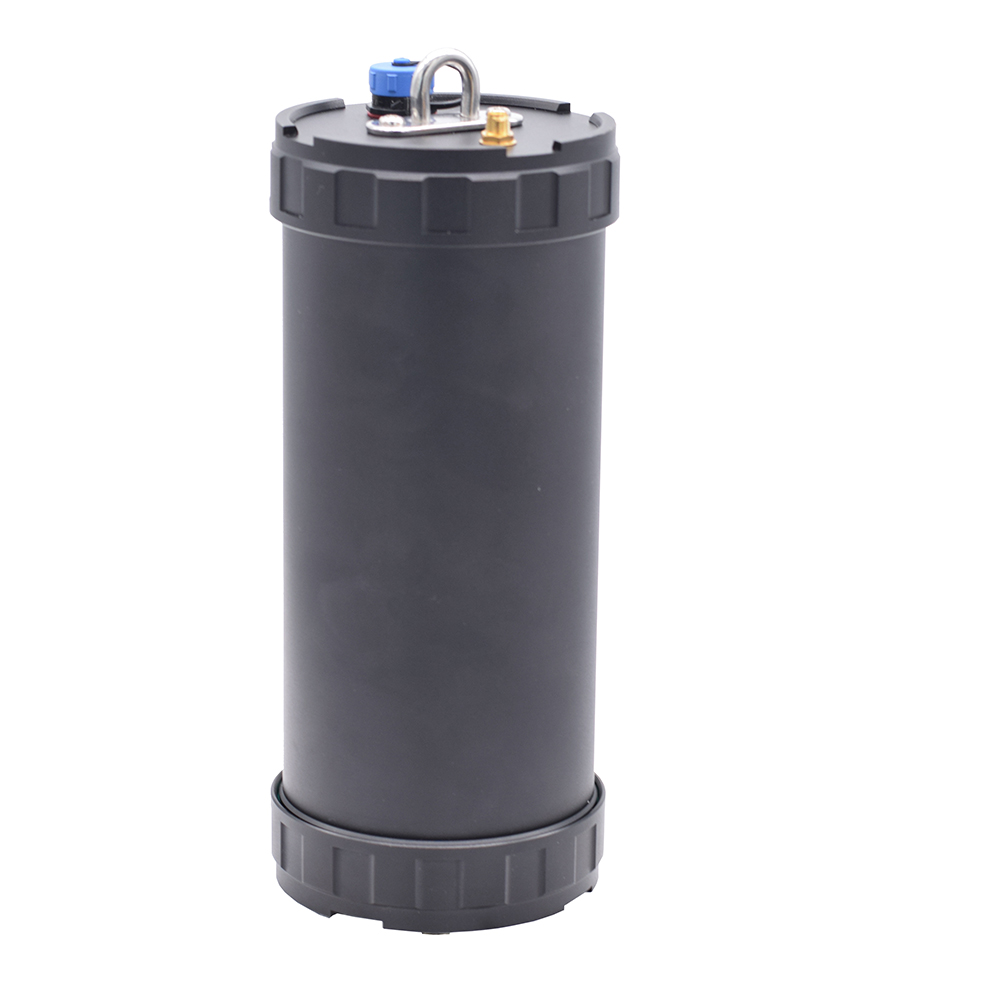

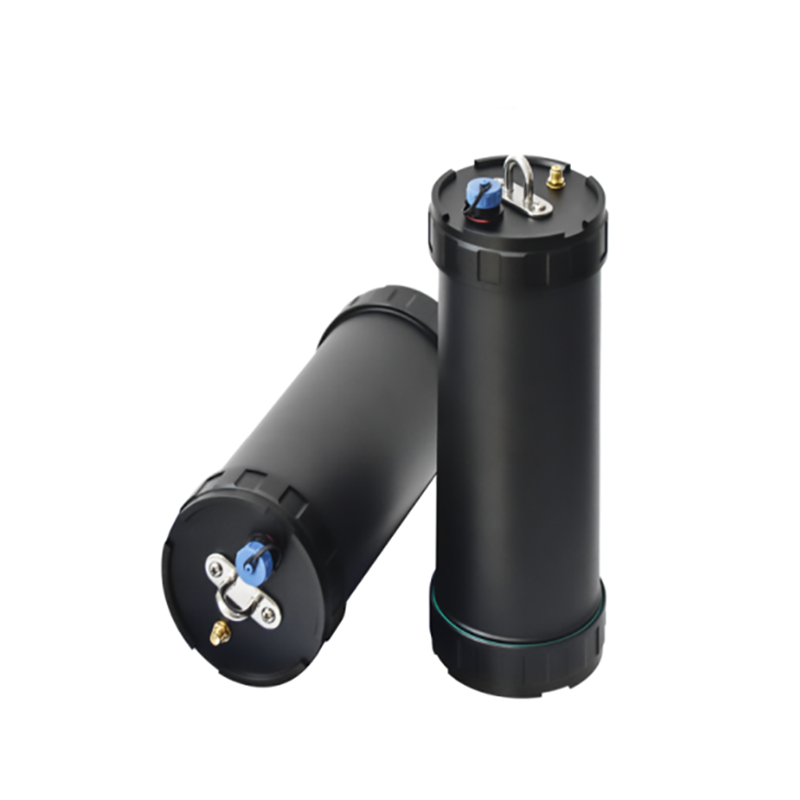

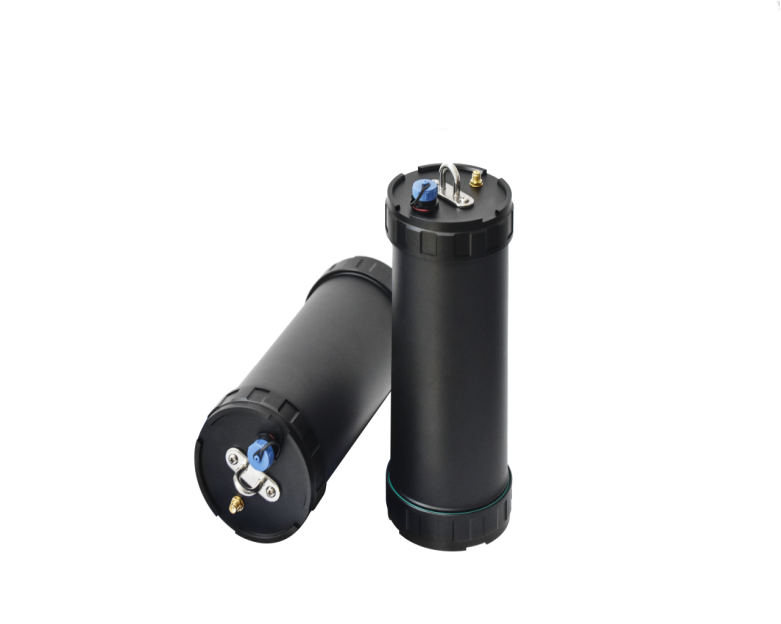

M21F-H1型微功耗遥测终端RTU



一、概述
一体化设计，采用低能耗、IP68防护等级设计，内嵌大容量锂电池，适用于不具备供电条件、环境恶劣的监测现场，实现地下水/地灾/供水管网等数据的采集、存储、报警及传输等综合功能。
该产品采用高性能的工业级32位通信处理器和工业级无线模块，以嵌入式实时操作系统为软件支撑平台，同时提供RS232、RS485、模拟量输入、开关量输入等接口，可满足地下水/地灾/供水管网及其它应用需求。
该产品可广泛应用于水利水务信息化建设领域，如地下水、地质灾害、供水管网、农业取水灌溉、水资源、水污染等远程测控领域。


二、特点
◆  IP68防护，防水、防潮、防尘。
◆  结构紧凑、尺寸小巧，安装简便。
◆  低功耗设计，电流低至uA级，延长电池使用寿命。
◆  自供电，自带大容量锂电池组。高能锂电池组供电，提供充足能源。
◆  适用于各种恶略工况环境，特别是地下水监测井、窨井、半地下室内等等。
◆  通信方式：GPRS/CDMA/3G/4G全网通/LoRa/NB-IoT/短消息/蓝牙（可选）
◆  工作环境：温度：-40～+85℃； 湿度：≤95%。


三、结构

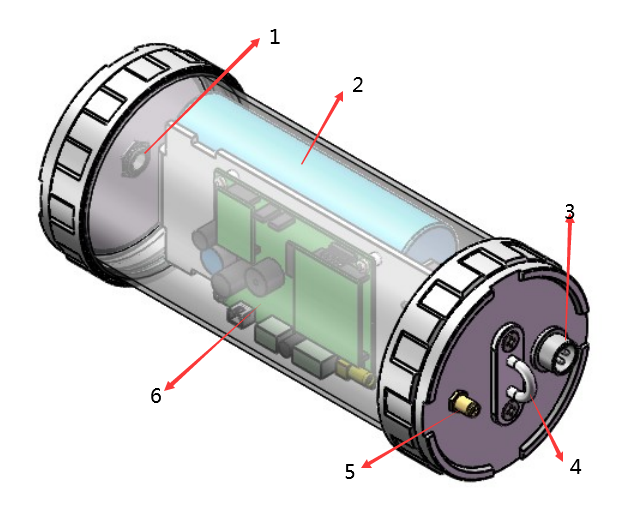

1、外界设备出现孔，2、电池，3、测试串口，4、现场安装吊环，5、外置天线接口，6、线路板



电气接口图示


电气结构定义

序号	名  称	备  注

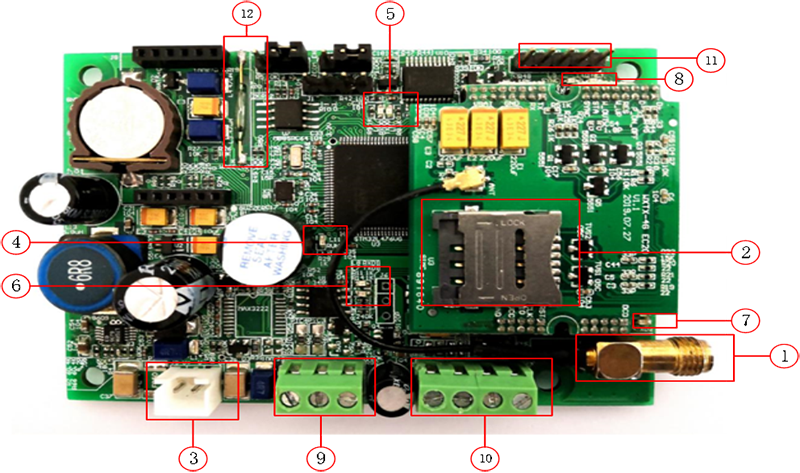

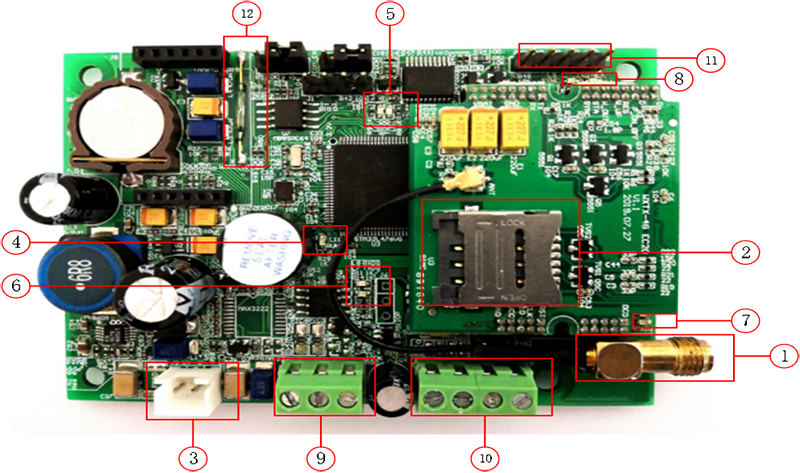

①	天线接口	天线与模块的接口，应保证接触良好。
②	SIM卡座	用于安装Micro SIM卡
③	电源接口	供电电源接口，12V(默认)。
④⑤⑥⑦⑧	指示灯	详见1.5.4
⑨⑩	接线端子	端子定义详见1.5.3
⑪	调试串口	用于模块调试
⑫	干簧管	唤醒休眠状态下的模块，使其处于正常运行状态； 唤醒蓝牙部分，使其处于待搜索状态。

接线端子说明

端子名称	功能说明
TX/A1	串口1(RS232)的数据发送端   或   串口1(RS485)的A(+)
RX/B1	串口1(RS232)的数据接收端   或   串口1(RS485)的B(-)
GND	串口信号地
A2	串口2(RS485)的A(+)
B2	串口2(RS485)的B(-)
GND	对外供电地
VEXT	对外供电电源




指示灯显示说明

序号	名  称	说明
④	RUN (工作状态)	RUN指示灯等间隔快闪：BOOT运行。 RUN指示灯等间隔慢闪：模块运行主程序。
④	NET (上网灯)	NET指示灯常亮：已经上网。 NET指示灯慢闪：已经与搭建系统建立连接。
⑤	RXD0 (数据接收)	调试串口正在接收数据
⑤	TXD0 (数据发送)	调试串口正在发送数据
⑥	RXD1 (数据接收)	抄表串口正在接收数据
⑥	TXD1 (数据发送)	抄表串口正在发送数据
⑦	RXD1 (数据接收)	抄表串口正在接收数据
⑦	TXD1 (数据发送)	抄表串口正在发送数据
⑧	NET (上网灯)	NET指示灯常亮：已经上网。 NET指示灯慢闪：已经与搭建系统建立连接。
⑧	SYNC (数据同步)	SYNC指示灯等间隔闪烁(周期1.2S)：没插SIM卡或者正在搜索，注册网络； SYNC指示灯闪烁（周期:3S左右）：模块连接到GSM网络； SYNC指示灯每隔三秒等间隔闪烁两次：模块连接到GPRS网络； SYNC指示灯闪烁（周期：0.5S左右）：模块进行数据传输。



 采集接口：2路串口（串口1RS232/RS485可选，串口2RS485）
 数据格式——8位数据位、1位停止位、校验位（奇、偶、无）可设定
波特率——1200、4800、9600、19200、38400、57600（Bit/S）可选
通信方式：GPRS/CDMA,3G/4G全网通
通信误码率：≤ 10^-6
休眠电流：≤ 30uA/7.2V
供电电压：DC 7.2V~30V；默认12V。
外形尺寸：210*85mm
SIM卡类型：Micro SIM
工作环境：温度：-40～+85℃；
                  湿度：≤95%。
