1.1 产品概述

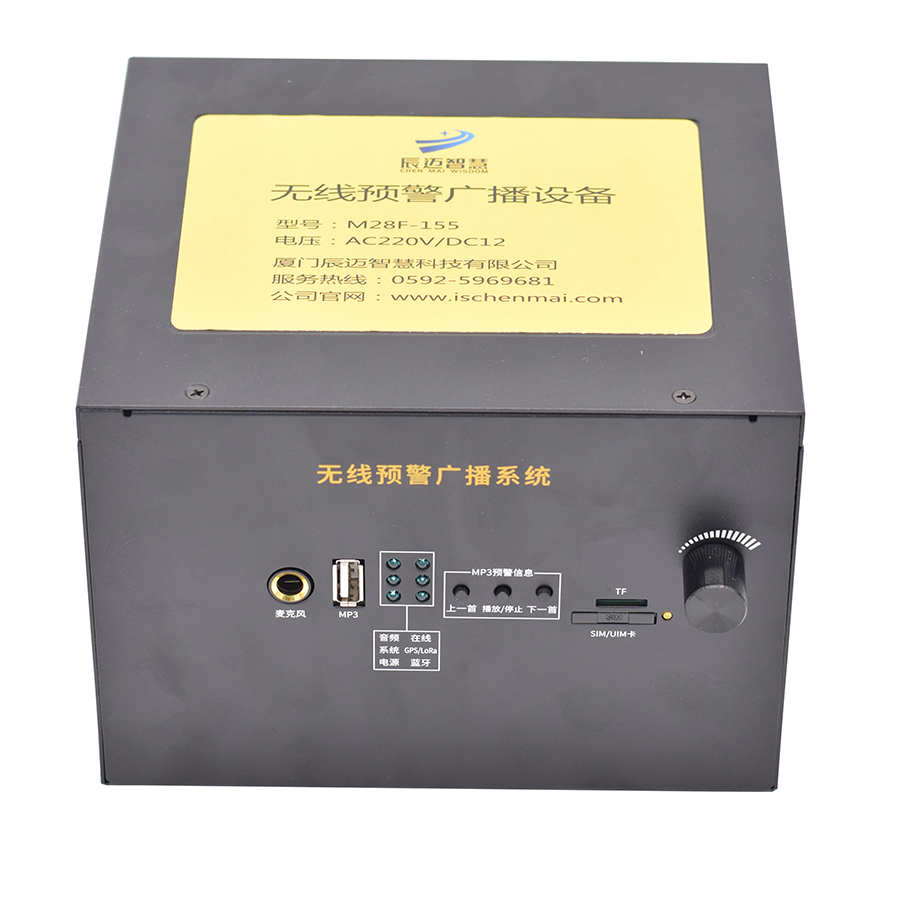

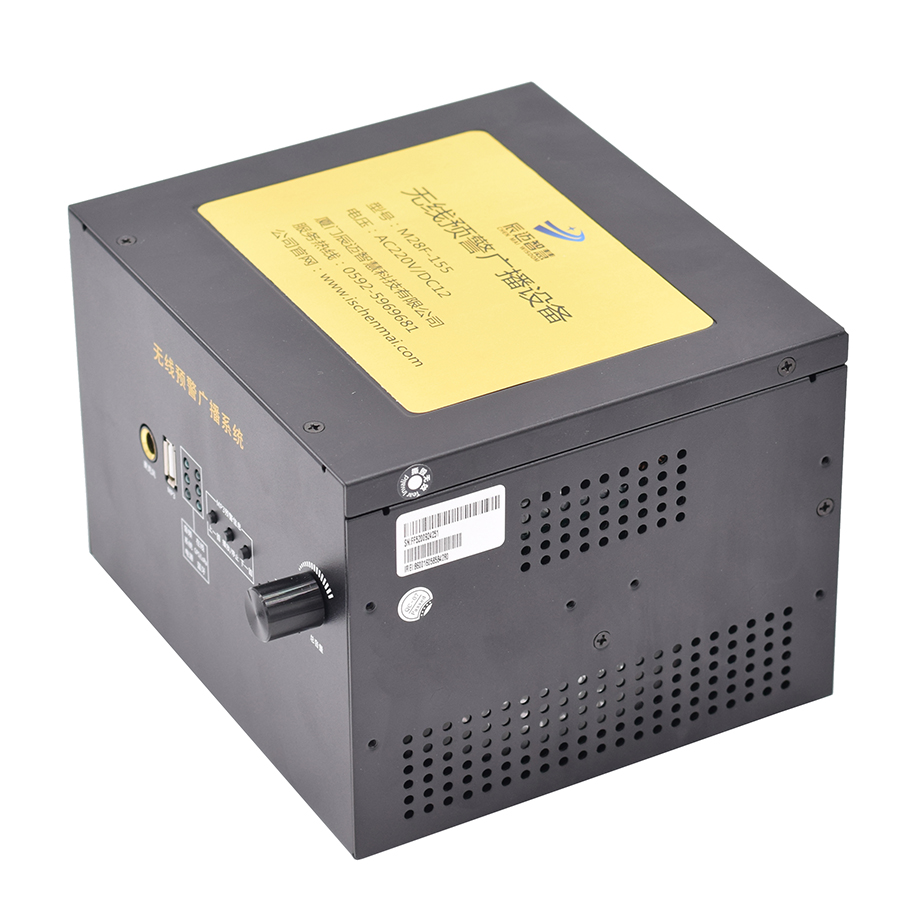

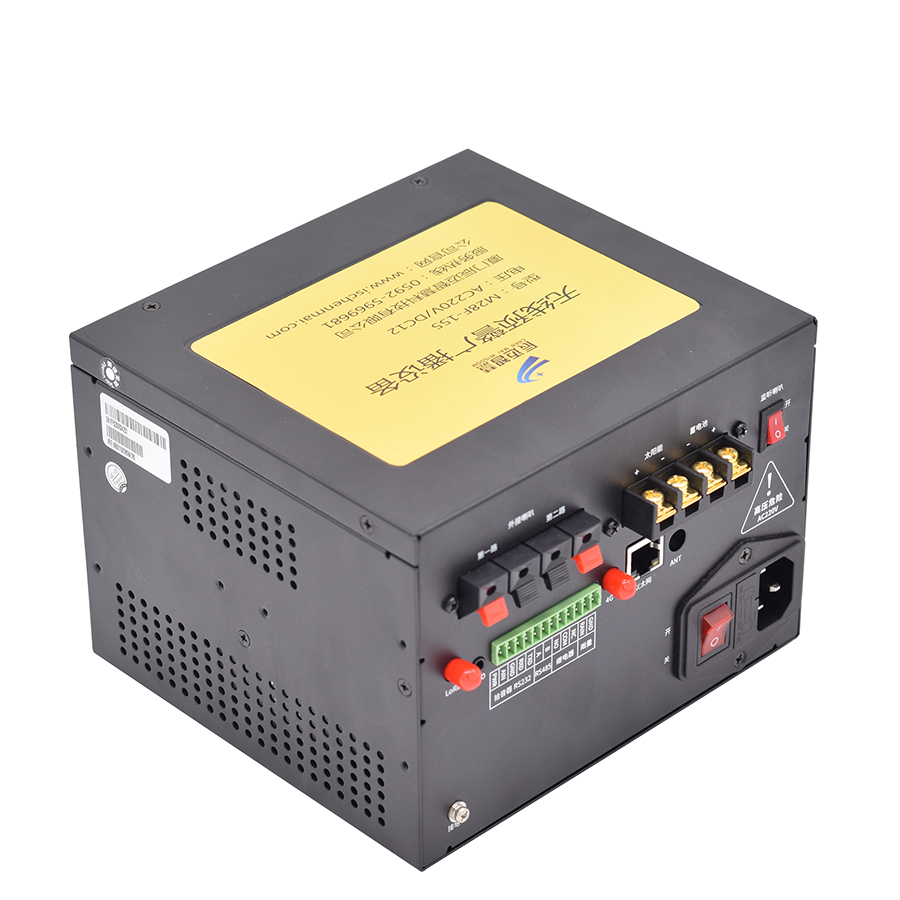

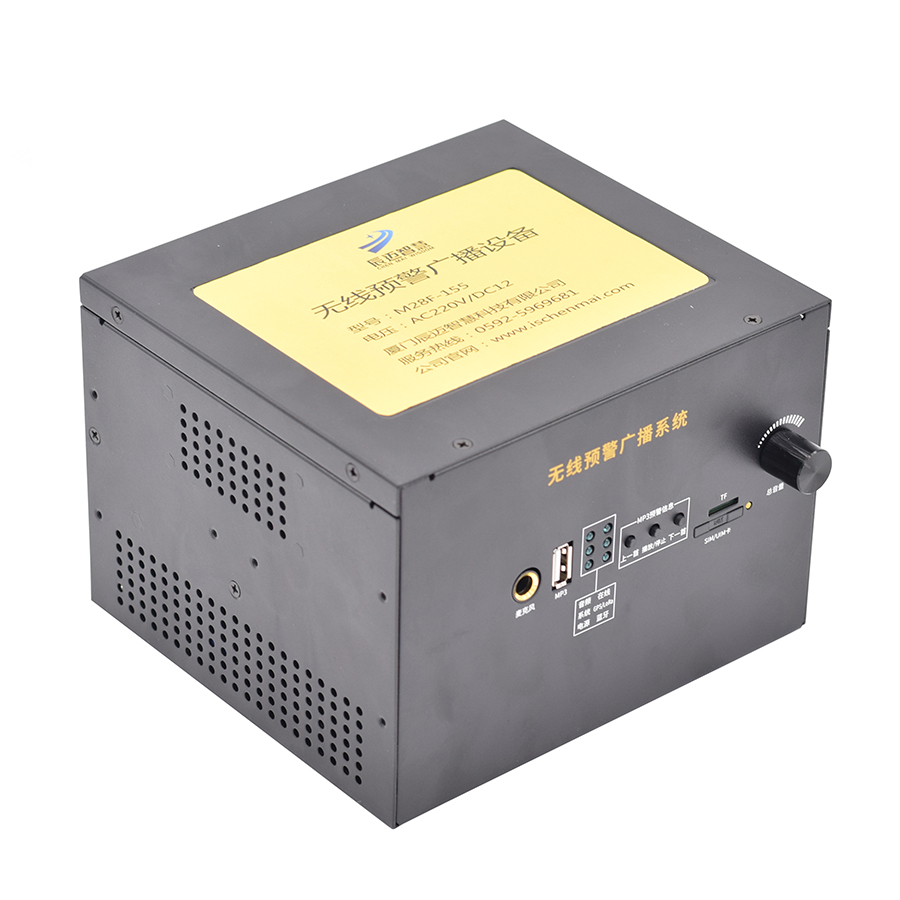

M28F-155型无线预警广播设备基于 2G/3G/4G 公用网络及调频网络，为用户提供多 功能无线预警广播服务。
该产品系列采用高性能的工业级 32 位通信处理器，以嵌入式实时操作系统为软件支 撑平台，实现远程电话预警（同时支持手机、固定电话和小灵通）、短信息转语音预警、 平台数据转语音预警、本地麦克风喊话预警、预置 MP3 音频预警、3.5mm音频线路输入预警。支持传感器（包括雨量、水位等常见传感器）达到阈值预警短信预警或本地MP3音频预警。
该产品系列可广泛应用于水利、气象、地质灾害等的防治工程，也适用于学校、广场等 公共场所的广播应用。
1.2 产品特点
工业级应用设计
采用高性能工业级无线模块
采用高性能工业级 32 位通信处理器
低功耗设计，支持多级休眠和唤醒模式，最大限度降低功耗。
支持主电和备电自动切换供电
支持备电充放电管理及过冲/过放保护
支持主电掉电检测及上报
采用金属外壳,金属外壳和系统安全隔离，特别适合于工控现场的应用
体积小方便现场安装
WDT 看门狗设计，保证系统稳定，采用完备的防掉线机制，保证终端永远在线
SIM/UIM 卡接口内置 15KV ESD 保护
防雷符合 GB/T 17626.5 标准
支持串口配置、管理及维护
支持远程配置、管理及维护
支持设备状态自动上报功能
支持完善的权限管理 功能强大
支持远程手机、固定电话语音预警
支持远程短信息预警和远程管理
支持远程平台 数据预警和远程管理
支持本地麦克风预警和现场指挥调度
支持预置 MP3 音频预警（远程和本地）
支持音频线路输入预警
支持大功率喇叭广播及内置喇叭监听
支持短信内容转发备份及短信回执
支持预警短信息循环播放
支持预警优先级设置
支持男声、女声播报选择
支持语速控制
支持外接太阳能或风能供电（可选）
支持根据域名和 IP 地址访问中心
支持各个精度的翻斗雨量计接入
支持RS485或4-20ma的水位计或其他传感器接入
4G 参数
|
项 目 |
内 容 |
|
无线模块 |
4G全网通工业级无线模块 |
|
网络模式 |
GSM/GPRS/EDGE,LIMTS/HSPA+/EVDO/TD-SCDMA/TD-LTE/FDD LTE |
|
接收灵敏度 |
<-107dBm |
音频参数
|
项 目 |
内 容 |
|
额定输出功率 |
25W（单路） |
|
最大输出功率 |
35W（单路） |
|
喇叭最佳阻抗 |
4Ω |
|
喇叭额定频率范 围 |
200～6000Hz |
|
最多支持输出 |
2 路 |
|
信噪比 |
>90dB |

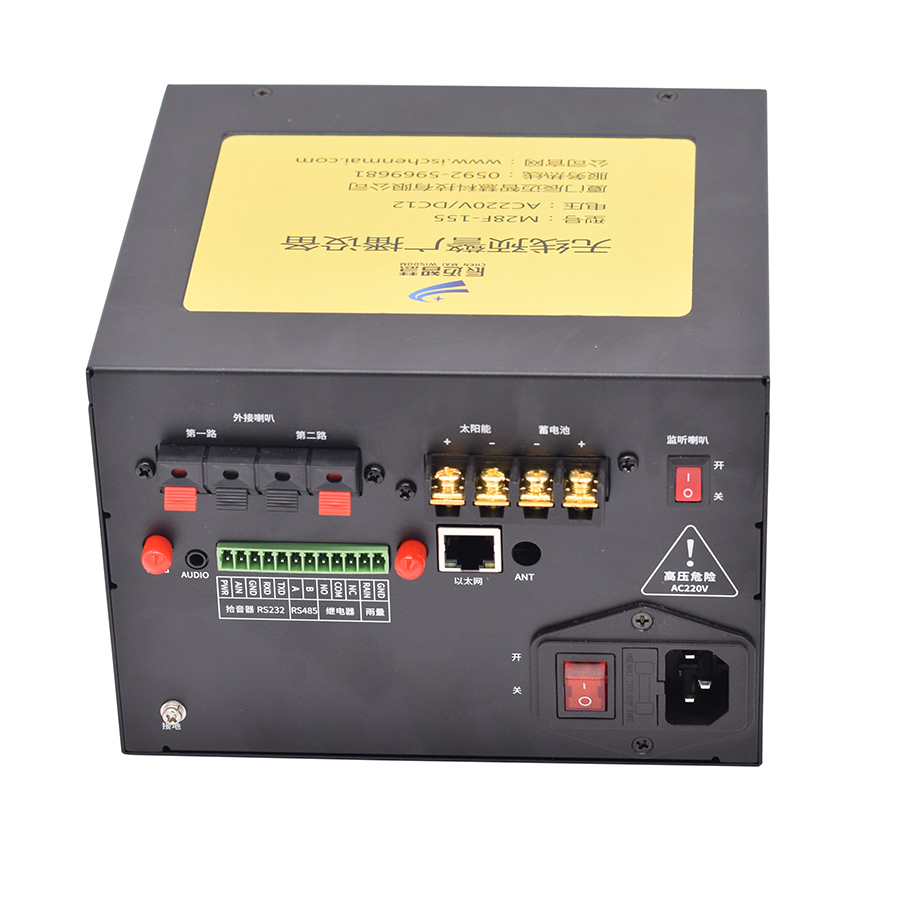

接口类型
|
项 目 |
内 容 |
|
指示灯 |
具有电源、系统、在线及音频指示灯 |
|
轻触按钮 |
3 个 MP3 按钮（上一首，播放/停止，下一首） |
|
SIM/UIM 卡接口 |
标准的抽屉式用户卡接口，支持 1.8V/3V SIM/UIM 卡，内置 15KV ESD 保护 |
|
USB（MP3）接口 |
外接 USB 盘（存储 MP3 文件） |
|
麦克风接口 |
6.35mm 标准麦克风接口 |
|
音频输入接口 |
3.5mm 标准音频接口 |
|
主电源接口 |
标准 3 插头 AC220V 接口 |
|
开关 |
电源开关及监听喇叭开关 |
|
接地柱 |
接地柱，供用户接地使用。建议设备和现场的“安全地”可靠连接。 |
|
天线接口 |
标准 SMA 阴头天线接口，特性阻抗 50 欧，包括 GSM/GPRS 天线接口、对讲机和 FM
调频接收接口 |
|
蓄电池和太阳能板接口 |
采用 4 位电源端子，间距 11mm |
|
以太网口 |
采用标准 RJ45 座 |
|
车载台/发射机电 源接口 |
采用 2 位电源端子，间距 11mm |
|
外接喇叭接口 |
2 路大功率喇叭接口 |
|
串口 |
1路RS232 ，1路RS485 |
|
继电器 |
一路继电器 |
|
模拟量 |
一路2线制模拟量 |
|
监听喇叭接口 |
内置的监听喇叭放音接口 |
供电
|
项 目 |
内 容 |
|
主电源 |
220VAC/DC12V |
|
备份电源 |
12VDC |
物理特性
|
项 目 |
内 容 |
|
外壳 |
金属外壳。外壳和系统安全隔离，特别适合工控现场应用 |
|
外形尺寸 |
170*153*124mm (不包括天线、安装件及把手) |
|
主机重量 |
4. 2kg |
其它参数
|
项 目 |
内 容 |
|
工作温度 |
-25~+65ºC（-13~+149℉） |
|
扩展工作温度 |
-30~+75ºC（-22~+167℉） |
|
储存温度 |
-40~+85ºC（-40~+185℉） |
|
相对湿度 |
95%(无凝结) |
