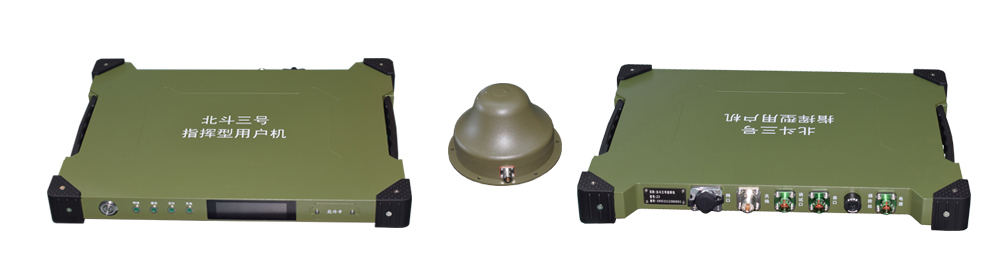

北斗三号指挥机 M20C-V350

北斗三号指挥机是“北斗三号”卫星导航定位系统用户终端的一种。该终端具备指挥兼收功能，最多可以管理500个下属用户。终端使用通播通信可向所辖用户终端发送指挥信息，通过兼收功能兼收下辖用户的通信、定位信息。该终端适用于固定指挥所、移动指挥所、指挥方舱等多种场合的安装使用。

RDSS参数
项目	性能指标	备注
接收信号频率	S2C  2491.75MHz±8.16MHz
接收灵敏度	天线方位角0°~360°，仰角30°~90°，用户机天线接收卫星信号电平为-153dBW时，接收信号误码率≤1×10-5（数据段24kbps信息帧）
接收通道数	≥4
双向零值	1ms±10ns
通道时差测量误差	≤5ns(1σ)
发射信号频率	Lf1 1614.26±4.08MHz、LF21618.34MHz±4.08MHz
发射信号频率准确度	优于5×10-7
发射信号EIRP值	方位角0°~360°，仰角20°~90°时，发射信号EIRP值≥4dBW，且≤13dBW
载波相位调制偏差	≤3°
发射信号载波抑制	≥30dB



RNSS参数
项目	性能指标	备注
接收频率	BDS_B1&GPS_L1
定位精度	水平：≤5米（CEP 50%，PDOP≤4）
测试精度	0.2m/s
捕获灵敏度	-133dBm
跟踪灵敏度	-147dBm
冷启动定位时间	≤60s
热启动定位时间	≤5S



其他参数
项目	性能指标	备注
数据接口	RS232
网络	RJ45
电源设配器	100~240VAC，50~60Hz市电转DCDC24V
内置锂电池	14.8V/3200mAh
待机功耗	≤10W
工作温度	主机：-20℃~+60℃； 天线：-40℃~+85℃
存储温度	-40℃~+85℃
动态范围	≤300km/h
可靠性	MTBF≥5000h
维修性	MTTR≤30min
整机外形尺寸	主机（长×宽×高）：410×310×41（mm）
天线（直径×高）	φ190×80
整机重量	≤7Kg
