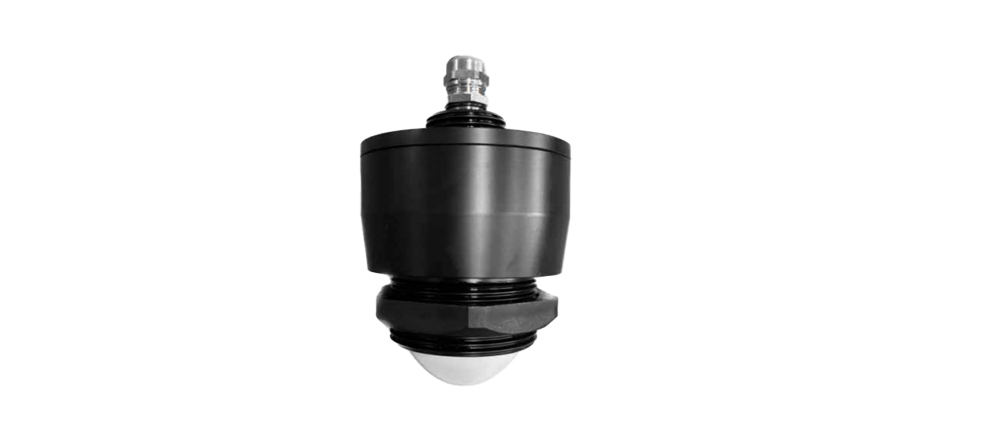

M30B-C8N 雷达水位计

调频连续波雷达水位计的通用原理为工作在 76-81GHz 的调频连续波(FMCW)雷达产品在安装位置发射电磁波，电磁波碰到介质反射后被雷达接收，接收信号与发射信号之间的频率差δf和介质表面的距离R成一定比例关系：R=C（速度）* δf（频率差） /2/K（调频斜率）。因为光速 C 和调频斜率K已知，因此算出频率差δf，便可得到雷达安装位置到液面的距离R，再通过已知的安装高度，减去雷达到液面的空间距离（简称空高），得出液位的高度。
应用场景：河道，湖泊，水库，窨井等水位测量的各种场景。

技术参数
项目	描述
测量范围	70米
过程链接	支架/法兰
温度	-40~80℃
压力	常压
精度	10m 内±2mm/70m内±5mm
频率范围	80GHz
防护等级	IP68
天线	PTFE材质透镜天线
供电电压	DC12V/四线
信号输出	RS485
调试	蓝牙/Modbus 协议
波特率	9600
现场显示	无
外壳	塑料 PVDF
