M35B-JDK3超声波雷达流量计

雷达超声一体式流量计是我司自主研发的全新管网测流产品，针对城市雨污水管网、入河排口等场景开发的流量在线监测产品。高度集成了雷达测流和超声波测流优势，实现满管非满管全场景测流，同时兼具雷达产品顶部安装运维量极低的特点，也因此得以轻松应对复杂恶劣的管网工况。

技术参数
项目	描述
供电电源	DC9～15V供电
处理器	采用高性能Arm Cortex-M4 32位RISC核心的超低功耗微控制器
工作模式	支持自动模式和手动模式，自动模式下当水深到达阈值时，设备自动从雷达工作模式切换到超声波工作模式，或者从超声波工作模式切换到雷达工作模式；手动模式，可选择雷达或超声波一种工作模式
测量原理	超声波模式下测速原理：声学多普勒法；测液位原理：静压法
应用场景	支持满管、非满管测量

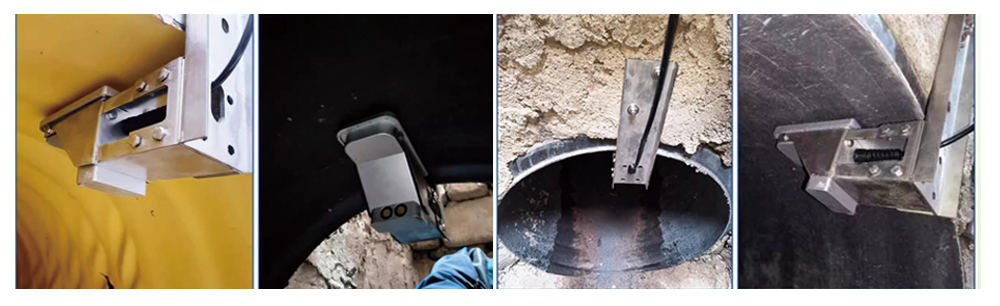

安装方式	管道顶部安装，可有效减少淤积、垃圾等对设备的影响
存储	内置2KB的铁电存储器，存储内部参数，可无限次擦写
通讯协议	支持MODBUS-RTU协议
输出接口	1路RS485通讯接口
功耗	雷达工作模式下平均功耗0.6W(@DC12V), 超声波工作模式下平均功耗0.28w（@DC12V）
本地升级	串口升级
本地配置方式	支持串口配置方式
外形尺寸	167x101x112mm
外壳材质	ABS
重量	1.1kg
外壳防护等级	IP68



测量指标
	雷达流速	雷达液位	超声波测速	压力液位
原    理	声学多普勒	FMCW（调频连续波）	声学多普勒	静压式
量    程	0.03～20m/s	0.1～10m	0～6m/s	0～10m
分 辨 率	0.01m/s	1mm	0.01m/s	1mm
精    度	±1%FS	0.5%FS	±1%FS	0.5%FS
输出功率	20dbm	13dbm
波 束 角	24°	14°	5°
频   率	24GHz	80Ghz	2MHz
