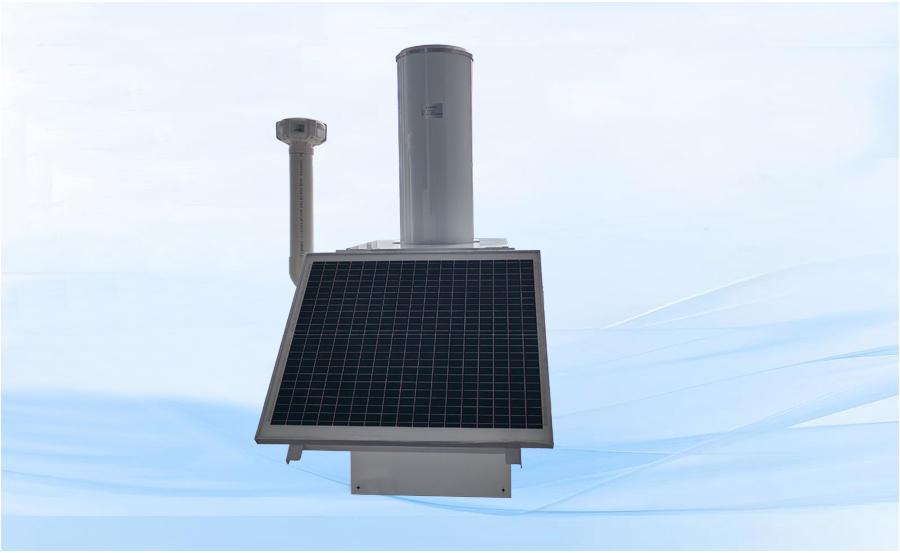

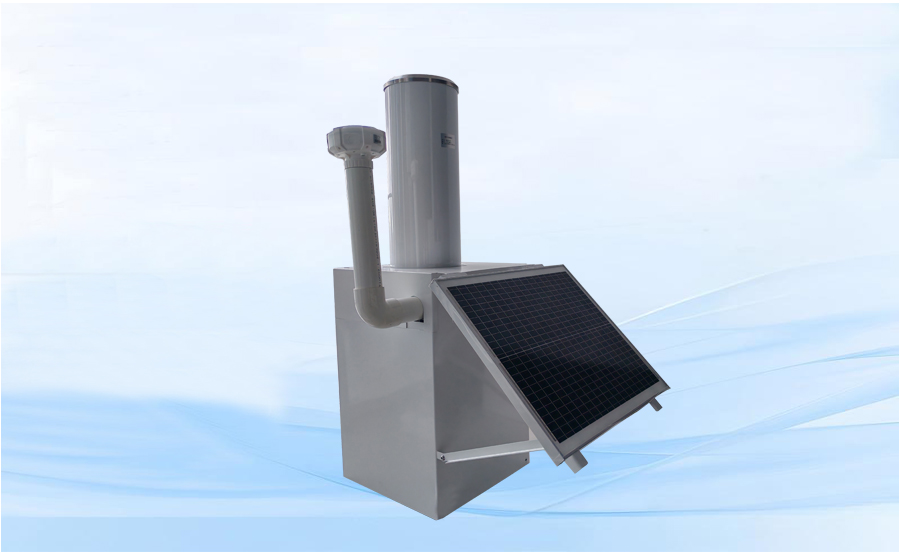

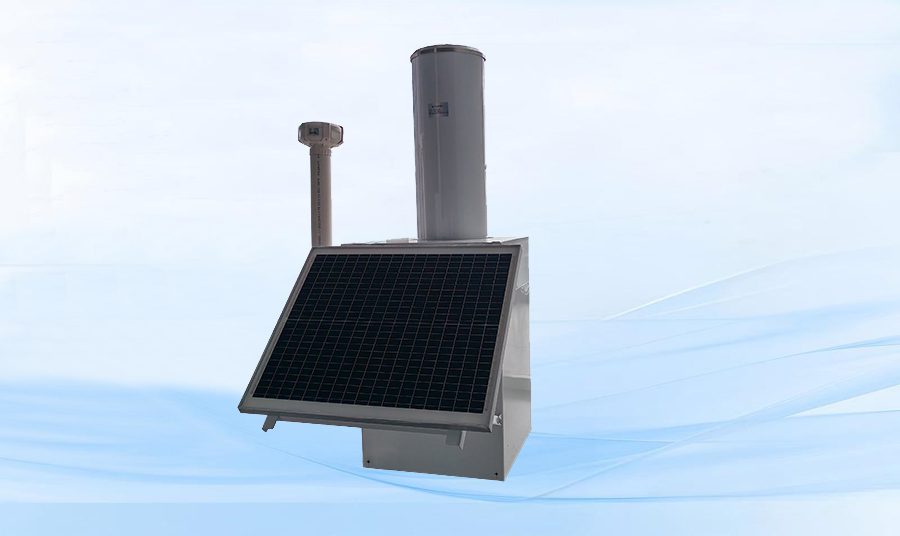

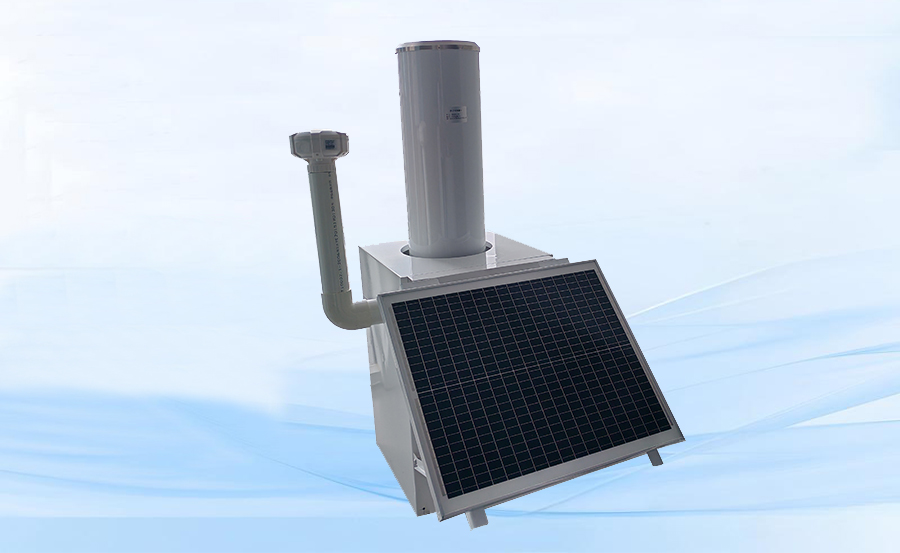

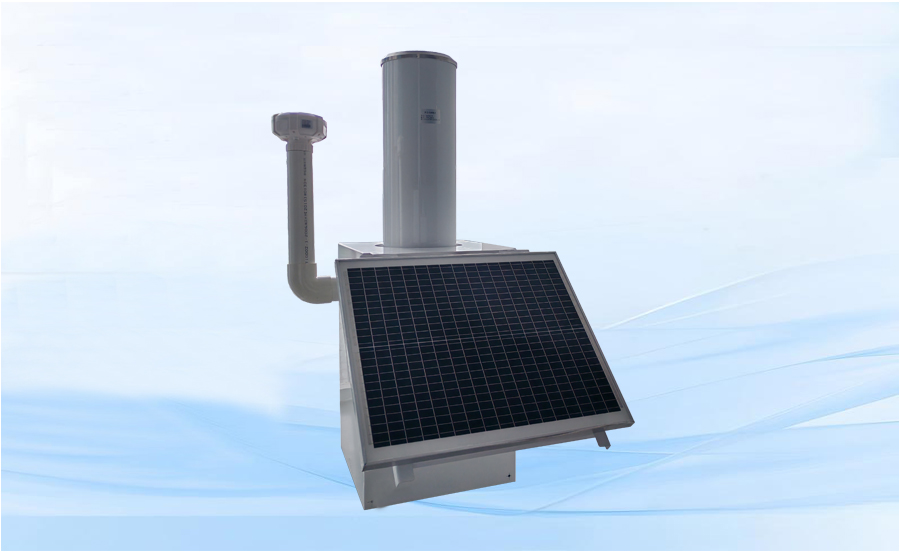

浮子式自动雨量站

M31Z2-Y001型浮子式自动雨量站（北斗+4G/5G双通道）是一种新型的雨量自动观测技术，通过将降水收集转换为水位后采用超高精度浮子液位传感器进行测量获取降水量，测量精度不受降雨强度的影响，通过对进水和排水的阀门进行自动控制，即使在超强降雨时也能确保每一滴降水都能得到有效观测，避免了翻斗雨量计在极端降水条件下缺测漏测的问题。仪器整体结构强度大，可应对等各种极端天气下的降水监测。

雨量计参数
项目	描述
承雨口	Φ200 +0.3mm，刃口锐角 43°
雨量分辨率	0.01mm
电源电压	（12±1）VDC
降雨强度测量范围	0～16mm/min
雨量存储记录容量	32GB，可在前端自动保存数年的原始数据
测量误差	＜±1.5%
尺寸	91*68*120cm（整机）



北斗参数
	项目	性能指标
RDSS 参数	接收频点	接收 S11、S2C 出站信号，频率范围:2491.75 MHz±8.16MHz
	接收灵敏度	S1I:信号功率为-127.6dBm 时，误码率:≤1x10-5 S2C:24kbps 信息帧，误码率:≤1x10-5(信号功率-123.8dBm) S2C:16kbps 信息帧，误码率:<1x10-5(信号功率-127.5dBm) S2C:8kbps 信息帧，误码率:<1x10-5(信号功率-130dBm)
	接收波束	北斗二号:10个;北斗三号:14个
	发射频点	Lf0 :1615.68 MHz±4.08MHz Lfl :1614.26 MHz±4.08MHz Lf2 :1618.34 MHz±4.08MHz
	发射功率	6dBW~8dBW(5W 功放)
	发射频率准确度	≤5x10-7
	发射信号调制相位误差	≤3°
	短报文通信容量	北斗二号单次报文最大长度 120 汉字 北斗三号区域报文最大长度 1000个汉字
	抗窄带干扰	专用段 16kbps 信息帧，信号功率-120dBm，干信比不低于 60dBc
其他参数	工作电压	7V~36V
	串口类型	RS232
		RS485
	串口波特率	4800~115200bps
	待机功耗	≤1.2W
	发射功耗	≤5W（瞬态功耗，≤200mS）
	工作温度	-25～+70℃
	存储温度	-40～+85℃
	重量	≤450g（仅为主机重量，不包括电缆线）



无线参数
无线模块	工业级无线模块
标准及频段	可支持：FDD-LTE、TD-LTE、CDMA2000 1xEV-DO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE
理论带宽	FDD-LTE：下行速率100Mbps，上行速率50Mbps TD-LTE：下行速率61Mbps，上行速率18Mbps WCDMA：下行速率42Mpbs，上行速率5.76 Mbps TD-SCDMA：下行速率4.2Mbps，上行速率2.2Mbps CDMA2000 1xEV-DO Rev. A：下行速率3.1Mbps，上行速率1.8Mbps GPRS/EDGE：速率171.2kbps/384kbps
发射功率	<24dBm
接收灵敏度	<-109dBm



硬件系统参数
项  目	描述
CPU	工业级32位通信处理器
FLASH	2MB
SRAM	512KB
数据存储Flash	32MB（可扩展）
TF卡	64GB（可选可扩展）



接口参数
项目	描述
串口	2个RS232和3个RS485接口
指示灯	具有系统“SYS”指示灯
天线接口	标准SMA阴头天线接口，特性阻抗50欧
SIM/UIM卡接口	标准的自弹式用户卡接口，支持1.8V/3V SIM/UIM卡，内置15KV ESD保护
电源接口	工业级端子接口，内置电源反相保护和过流/过压保护
唤醒按钮	通用轻触式开关
液晶屏	4.3英寸液晶触摸屏
应用接口	2个翻斗式雨量计接口
	1路RJ45网口
	1路USB接口（用于参数配置及固件升级）
	1路太阳能充电管理接口，支持12V蓄电池及最大100W太阳能板
	1个SDI接口
	8路模拟量输入接口（默认支持5路4-20mA电流信号输入，3路0-5V电压信号输入）
	4路开关量输入接口
	3路开关量输出接口
	2路继电器输出接口 最大切换电压：30VDC/250VAC 最大切换电流：4A
	3路受控输出电源（输出电压值与设备供电电压相同，默认12V。单路额定输出电流1A，内置过流保护）



电源参数
项目	描述
标准电源	DC 12V
供电范围	DC 5~35V
平均工作电流	<100mA@12VDC
待机工作电流	<10mA@12VDC
休眠工作电流	<2mA@12DVC
