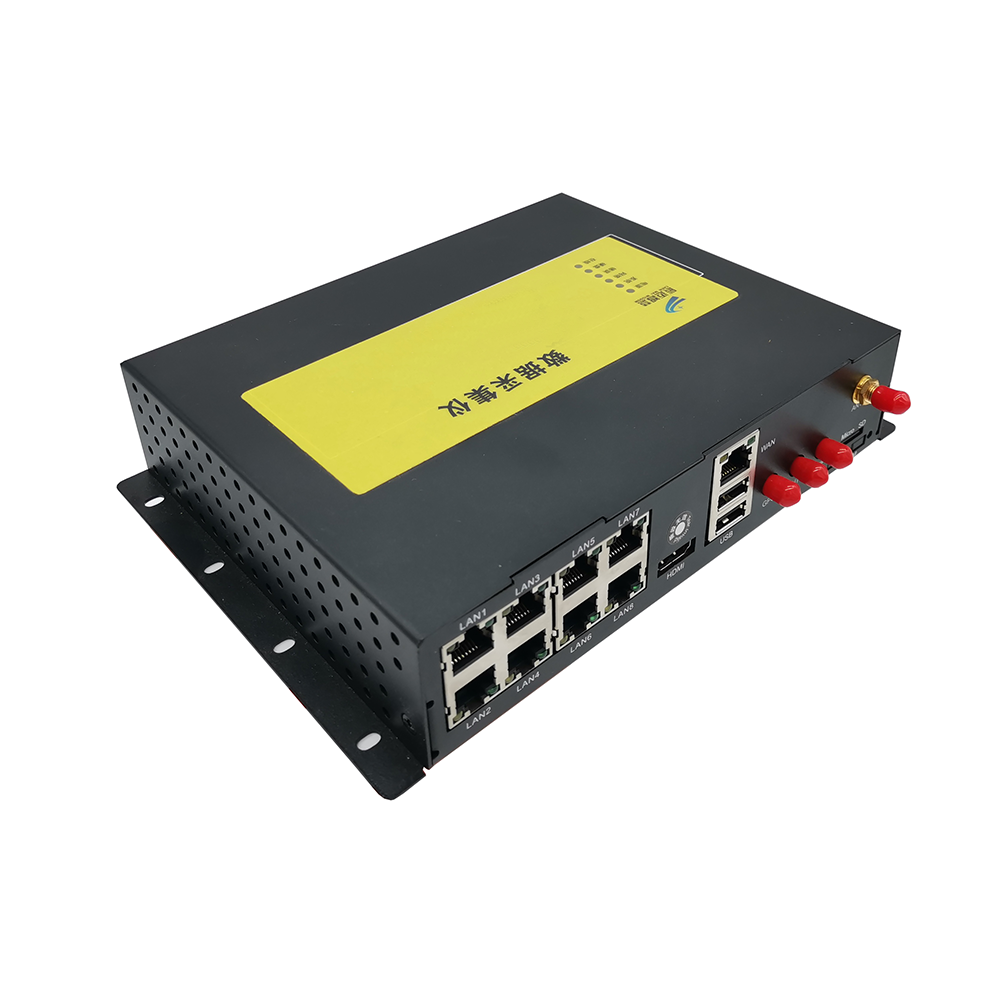

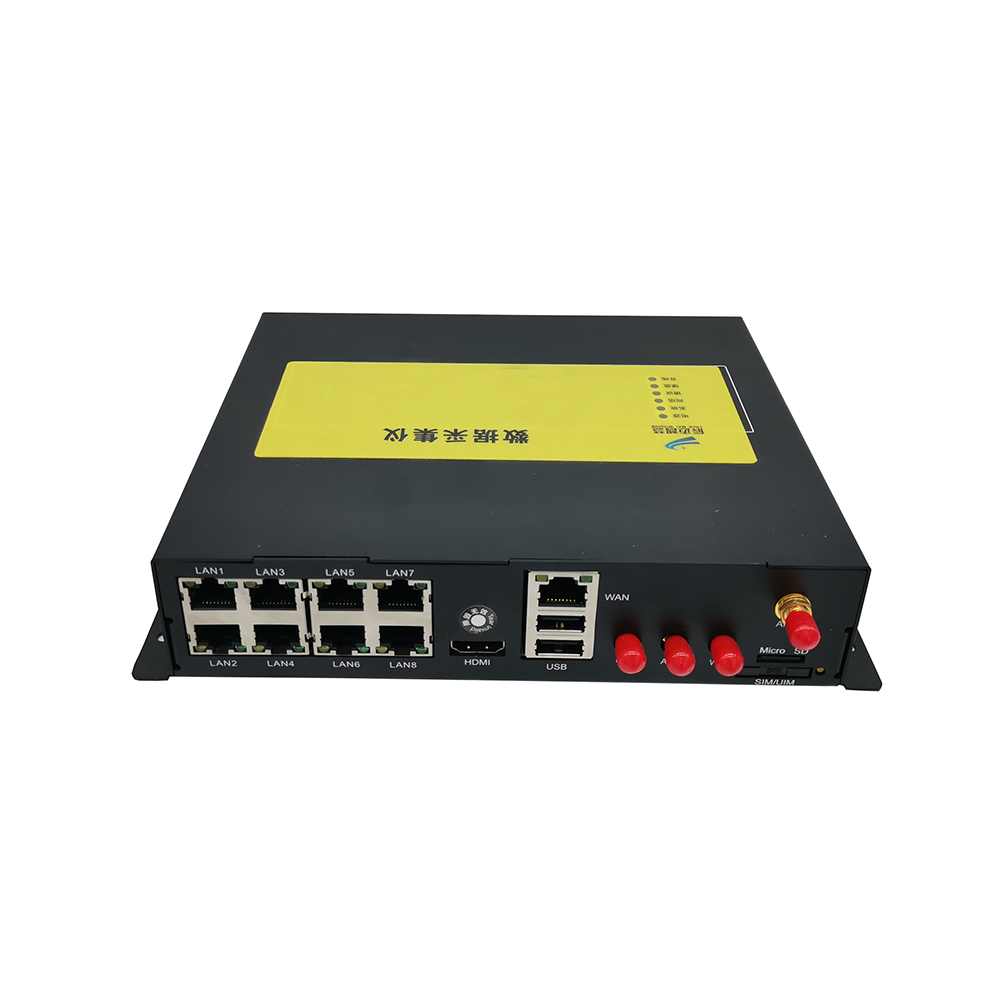

M50F 视频工业物联网主机

       M50F 视频工业物联网主机这款设备是我司自主研发的一款采用嵌入式Linux操作系统视音频监控终端，具备8路视音频编解码、3G/4G/5G/WIFI/有线LAN通信、GPS（可选）定位、本地超大容量数据安全存储等功能，并提供灵活的通道选择及编码方案。
       该产品现已经广泛应用于公共交通、旅游、工控行业的视音频监控，如公交站台、旅游景区、工业矿产、水厂、水库、电站等场所。

硬件系统			内 容
CPU			高性能ARM Cortex A7 双核 @1.3GHz 处理器
FLASH			64MB
DDR3			512MB
视音频参数			内 容
IPC视频采集	输入		8路数字高清视频输入
			最高8路1080p 数字摄像头输入
	输出		1路HDMI高清输出 支持分辨率：3840*2160@30fps、1920*1080@30fps、1280*720@30fps等
	视频解码标准		H.265/H.264解码
	网络视频接入协议		HIKVISION、AXIS、ONVIF（版本支持2.5）、PELCO、RTSP等
	视频解码性能		4x1080p@30fps H.265/H.264解码 8x720p@30fps H.265/H.264解码
	视频存储分辨率		12MP/8MP/6MP/5MP/4MP/3MP/1080p/UXGA/720p/VGA/4CIF/2CIF/CIF/QCIF
IPC音频采集	输入		8路IPC端音频输入采集
	输出		8路GUI界面音频播放
	音频编码标准		G711-Alaw、G711-Ulaw、AAC-LC
	音频采样率		采样率8Khz、16Khz
语音对讲	输入		1个，3.5mm接口（电平：2.0Vp-p，阻抗：1kΩ）
	输出		1个，3.5mm接口（电平：2.0Vp-p，阻抗：1kΩ）
	音频压缩标准		ADPCM
	音频码率		32kbps
	语音对讲		ADPCM
存储参数		内 容
硬盘类型		2.5英寸SATA接口的HDD/SSD硬盘
硬盘容量		HDD：最大支持容量4TB（选配）
硬盘接入		1个，标准SATA接口，可插拔式，支持SATA3.0速率
硬盘加热		1个，带加热垫
SD卡类型		标准SD/SDHC卡
SD卡容量		256GB（可选）
SD卡接入		1个，标准SD/SDHC卡插槽，支持热插拔
无线参数		内 容
无线模块		工业级无线模块（可选单模块、双模块或无模块）
标准		可支持TDD-LTE/FDD-LTE/EVDO/WCDMA/TD-SCDMA/CDMA1X/GPRS/EDGE 可选单模、多模或全网通讯
理论带宽		FDD LTE(下行速率100Mbps，上行速率50Mbps) TDD LTE(下行速率61Mbps，上行速率18Mbps) CDMA2000 1X EVDO Rev A (下行速率3.1Mbps，上行速率1.8Mbps) WCDMA(下行速率42Mbps，上行速率5.76Mbps) TD-SCDMA(下行速率4.2Mbps，上行速率2.2Mbps)
发射功率		<24dBm
接收灵敏度		<-109dBm
GPS参数		内 容
GPS模块		工业级GPS模块（可选北斗模块）
接收机类型		50通道 GPSL1（1575.42MHz）C/A码 支持WAAS,EGNOS,MSAS,GAGAN
最大更新速率		5 Hz
定位精度		定位：2.5m CPE SBAS：2.0m CPE
灵敏度		跟踪：-160dBm 重新捕获：-160dBm 冷启动：-146dBm
WIFI参数		内 容
标准及频段		支持IEEE802.11b/g/n标，2.4G, 1T1R
理论带宽		IEEE802.11b/g：最高速率达54Mbps IEEE802.11n：最高速率达150Mbps
安全加密		支持WEP、WPA、WPA2等多种加密方式
发射功率		13dBm（11n），14dBm（11g），16dBm（11b）
接收灵敏度		<-73dBm@54Mpbs
其它外部接口和指示灯		内 容
WAN		1个，RJ45 10M/100M/1000M自适应以太网口
LAN		8个，RJ45 10M/100M自适应以太网口，支持POE供电AF&AT（可选）
串行接口		3个，标准RS-485/RS232串行接口分时复用，支持扩展
USB接口		2个，USB2.0
开关量输入		6路
开关量输出		6路，其中2路支持继电器输出
ADC采集接口		8个，支持12位、16位、24位AD（三选一）支持0～5V电压信号、0~20mA电流信号
系统复位按键		1个，恢复出厂默认，长按10秒
指示灯		Power: 电源指示灯
		Run: 系统运行指示灯
		HDD：硬盘指示灯
		WAN: 以太网接口指示灯
		Error: 错误报警指示灯
		4G Status：4G状态指示灯
供 电		内 容
电源接口		接线端子
供电范围		DC 9~60V
标准电压		12V
工作功耗		待机功耗 0.48W  工作功耗4W
功耗说明		硬盘和摄像头的功耗，按照对应设备的额定功耗叠加计算
外观		内 容
外 壳		金属外壳
外形尺寸		182x152x45mm (不包括天线和安装件)
重 量		1.0kg(不包括天线和安装件)
工作环境		内 容
工作温度		-35~+75ºC（-31~+167℉）
储存温度		-40~+85ºC（-40~+185℉）
相对湿度		95%(无凝结)
