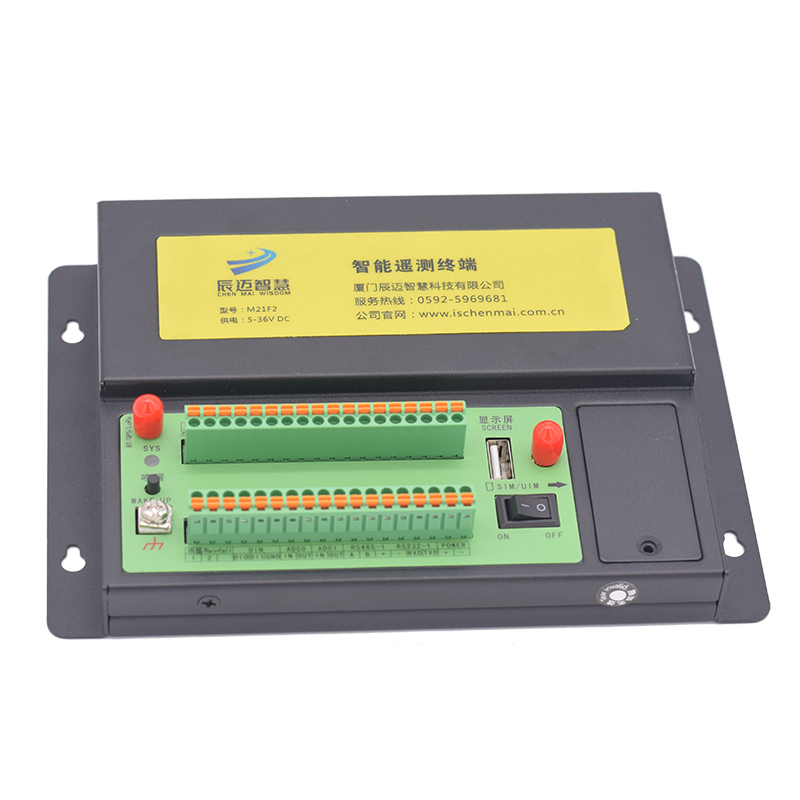

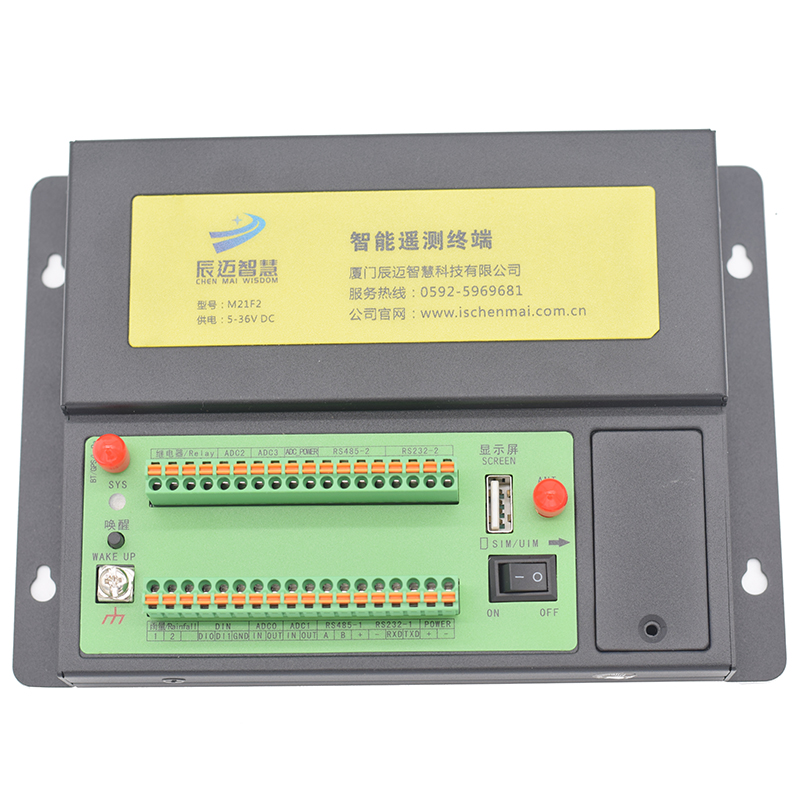

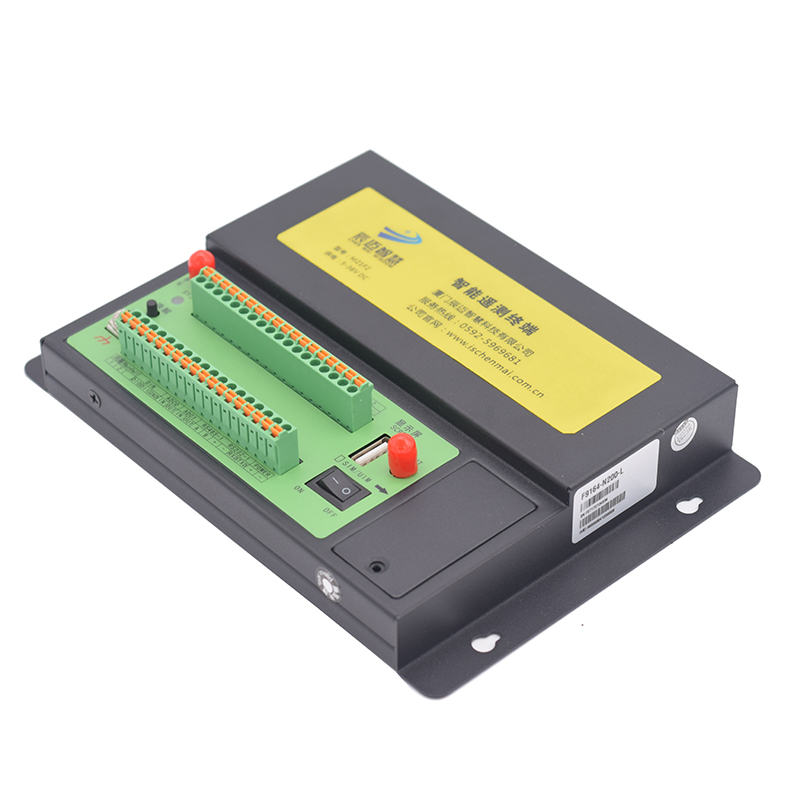

M21F-C05 北斗卫星遥测终端

        M21F-C05系列北斗卫星遥测终端集传统遥测终端RTU功能与北斗卫星/4G全网通传输功能于一体，实现数据的采集、存储、显示、控制、报警及传输等综合功能。
        该产品可广泛应用于各种水利信息化建设领域，如地灾、海洋、水文、水资源、水环境、水污染的远程测控领域。

产品特点
遵循标准
1、具有中国卫星导航定位应用管理中心批准的北斗序列号
2、IALA关于航标远程监测和控制的指南
3、海区航标遥测遥控系统技术规范
4、航标遥测遥控技术导则 灯器-终端 通信规约2.11版
5、北斗航标遥测遥控终端外设通信规约
6、北斗航标遥测遥控终端空间传输通信规约
7、SLT 180-1996 水文自动测报系统设备遥测终端机
8、SLT 102-1995 水文自动测报系统设备基本技术条件
9、SL/T 180-2015 水文测报系统技术规约和协议
10、SL61-2003 水文自动测报系统技术规范
11、SZY203-2016 水资源监测设备技术要求
12、SZY205-2016 水资源监测设备质量检验

符合规约
1、《水文监测数据通信规约》
2、《水资源监测数据传输规约》

主要功能
1、触发雨量采集
2、定时采集水位、水量、水质和其它数据
3、定时上报雨量、水位、水量、水质和其它数据
4、预警触发加报雨量、水位、水量、水质和其它数据
5、本地存储雨量、水位、水量、水质和其它数据
6、远程查询当前雨量、水位、水量、水质和其它数据
7、远程查询本地历史数据
8、本地导出历史数据
9、支持电池电压上报功能
10、支持图片抓拍功能
11、支持本地人工置数功能

产品特点
1、一体化设计：集传统遥测终端RTU功能与北斗卫星/4G全网通传输功能于一体，实现数据的采集、存储、显示、控制、报2、警及传输等综合功能。
3、工业级设计：宽温设计，耐高低温，耐强电磁干扰。适用于各种恶劣的现场。采用完备的系统保护机制和防掉线机制，保证终端永远在线。
4、接口丰富、标准易用：提供1个翻斗式雨量计接口、2个RS232接口、2个RS485接口、4路模拟量输入接口（16位AD、支持4-20mA电流或0-5V电压信号）、2路开关量输入接口、2路开关量输出接口（继电器驱动）。
5、大容量数据存储空间：提供16MB的数据存储空间，可存储10年以上的采集数据。
6、多种通信方式：GPRS/CDMA/3G/4G为主传输通道、短信为备份传输通道；可选北斗、卫星、PSTN、超短波、微波、ZigBee等通信方式。
7、低功耗设计：支持多种工作模式（包括自报式、查询式、兼容式等），最大限度降低功耗。
8、本地配置方式：支持外接液晶/键盘配置方式和串口配置方式。
9、远程管理功能：支持远程参数配置（同时支持平台配置方式和短信配置方式）、远程程序升级。提供功能强大的中心管理软件，方便设备管理（可选）。

稳定可靠

1、采用高性能工业级无线模块
2、采用高性能工业级32位通信处理器
3、宽电源输入（DC 5~36V）
4、WDT看门狗设计，保证系统稳定
5、RS232/RS485接口内置15KV ESD保护
6、SIM/UIM卡接口内置15KV ESD保护
7、电源接口内置反相保护和过压保护
8、天线接口防雷保护（可选）


项目	内容
RDSS	参数		性能指标	备注
	接收信号灵敏度		≤124.6dBm .	误码率≤lx10-5 方位角0°~360°; 俯仰角20°~75°;
	发射ERIP		6dBW~ 19dBW	方位角0°~360°; 俯仰角20°~75°;
	载波抑制		≥30dBc
	调制相位误差		≤3°
	定位/通信		定位、通信成功率:≥95%	无明显干扰情况下
	定位精度:		<100 米
	锁定时间.		冷启动首捕时间: <2 s	RDSS功能单元供电开始计时
			失锁重捕时间: ≤1 s
RNSS	输入频点		RNSSB1 +GPS Ll
	数据更新率		≥lHz	默认1Hz
	首次定位时间		冷启动时间: S35s	开阔地，无明显干扰
			热启动时间: ≤2s
			重捕获时间: <2s
	定位精度	水平	≤5m	开阔地
		高程	≤10m
	测速精度		≤1.0m/s .
	灵敏度	捕获	-144dBm
		跟踪.	-159dBm



4G全网通模块	工业级无线模块
标准及频段	支持TDD-LTE、FDD-LTE、EVDO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE 支持EGSM900/GSM1800MHz双频，可选GSM850/900/1800/1900MHz四频 支持GSM phase 2/2+ 支持GPRS class 10，可选class 12
理论带宽	FDD-LTE(下行速率100Mbps，上行速率50Mbps) TDD-LTE(下行速率68Mbps，上行速率17Mbps) CDMA2000 1X EVDO Rev A (下行速率3.1Mbps，上行速率1.8Mbps) WCDMA(下行速率42Mbps，上行速率5.76Mbps) TD-SCDMA(下行速率4.2Mbps，上行速率2.2Mbps)
发射功率	发射功率：<23dBm
接收灵敏度	<-107dBm
硬件系统	内   容
CPU	工业级32位通信处理器
FLASH	2MB（可扩展至8MB）
SRAM	512KB（可扩展至1MB）
数据存储Flash	16MB
接口类型	内   容
串口	2个RS232和2个RS485接口，内置15KV ESD保护，串口参数如下： 数据位：8位（可选5、6、7位） 停止位：1位（可选1.5、2位） 校验：无校验（可选偶校验、奇校验、SPACE及MARK校验） 串口速率：110~230400bps
指示灯	具有系统“SYS”指示灯
天线接口	标准SMA阴头天线接口，特性阻抗50欧
SIM/UIM卡接口	标准的翻盖式用户卡接口，支持1.8V/3V SIM/UIM卡，内置15KV ESD保护
电源接口	工业级端子接口，内置电源反相保护和过流/过压保护
电源开关	标准船形开关
唤醒按钮	通用轻触式开关
接地端子	M4螺丝接地保护端子
外接LCD屏	192*64点阵STN液晶显示屏带键盘（可选）
应用接口	1个翻斗式雨量计接口
	4路模拟量输入接口（16位AD、支持4-20mA电流信号输入，可选0-5V电压信号输入）
	2路开关量输入接口（光隔离） 逻辑1：湿节点0-3VDC，或干节点导通 逻辑0：湿节点5-30VDC，或干节点断开
	2路继电器输出接口 最大切换电压：30VDC/220VAC 最大切换电流：4A 最大切换功率：120W/880VA
	4路受控输出电源（输出电压值与设备供电电压相同，默认12V。单路额定输出电流1A，4路额定输出电流总和2A，内置过流保护）
供电	内   容
标准电源	DC 12V/1.5A
供电范围	DC 5~36V
静态值守电流	<2mA (12V)
工作电流	<65mA (12V)
外观	内   容
外壳	金属外壳，保护等级IP30。外壳和系统安全隔离，特别适合工控现场应用
外形尺寸	180.5*125*25.8 mm (长x宽x高，不包括天线和安装件)
重量	580g（主机）
工作环境	内   容
工作温度	-35~+75ºC（-31~+167℉）
储存温度	-40~+85ºC（-40~+185℉）
相对湿度	95%(无凝结)
