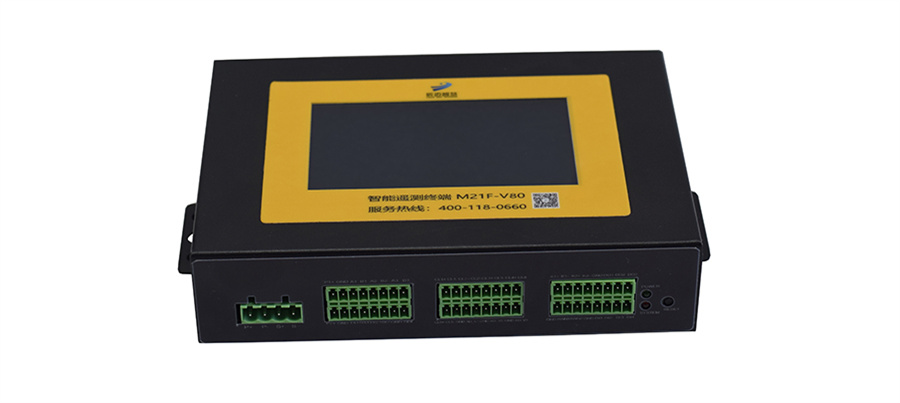

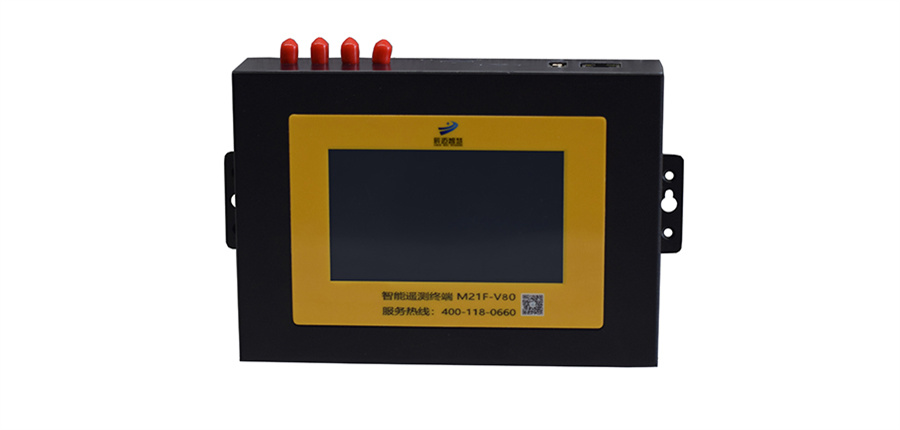

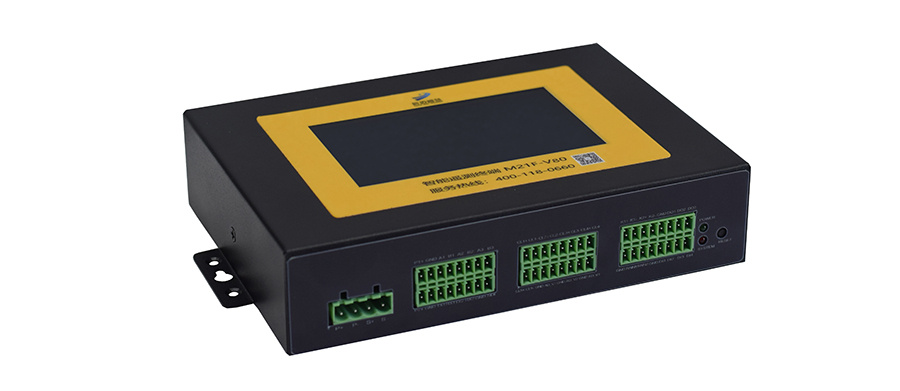

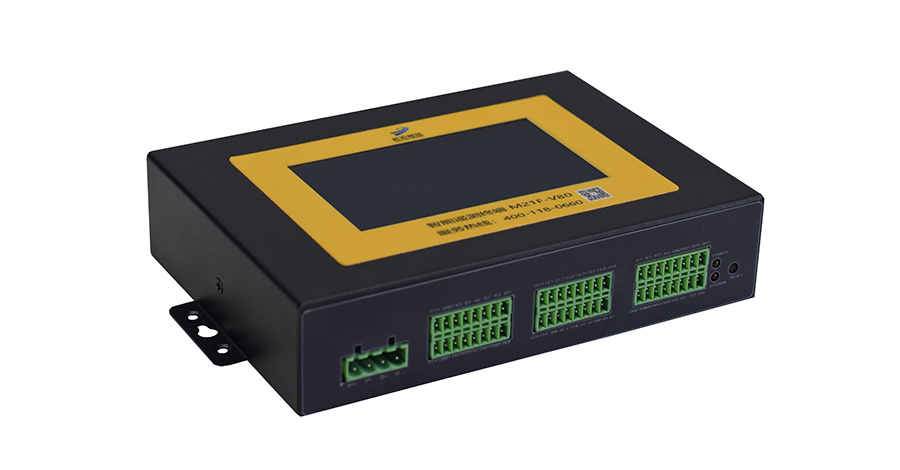

北斗遥测终端 北斗二代短报文 M21F-V80

M21F-V80型北斗遥测终端机集传统水文遥测终端机功能、2G/3G/4G全网通/NB-IoT/北斗短报文无线长距离传输功能、LoRa无线短距离传输功能于一体，实现水文/水资源/地灾监测/气象等数据的采集、存储、传输、显示、控制、报警及传输等综合功能，同时支持GNSS定位功能。
该产品采用高性能的工业级32位通信处理器和工业级无线模块，以嵌入式实时操作系统为软件支撑平台，同时提供翻斗式雨量计接口、RS232、RS485、SDI-12、有线网口、4~20mA及0~5V模拟量输入、开关量输入、继电器输出和开关量输出接口，可满足各种不同应用的需求。

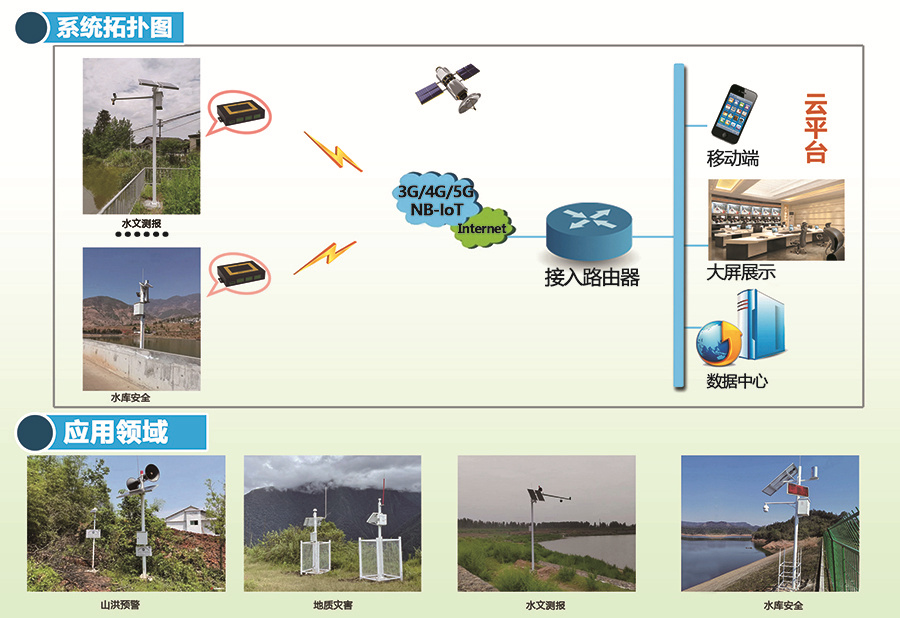

该产品可广泛应用于各种水利信息化建设领域，如水文、水资源、水环境、水污染、山洪灾害、水库安全、大坝安全的远程测控领域。

北斗（二代）参数

	项目		内容
RDSS参数	接收信号灵敏度		≤-124.6dBm
	发射ERIP		6dBW～19dBW
	载波抑制		≥30dBc
	调制相位误差		≤3°
	定位/通信		定位、通信成功率：≥95%
			定位精度：≤100米
	锁定时间		冷启动首捕时间： ≤2 s
			失锁重捕时间： ≤1 s
RNSS 参数	输入频点		RNSS B1 + GPS L1
	数据更新率		≥1Hz
	首次定位时间		冷启动时间：	≤35s
			热启动时间：	≤2s
			重捕获时间：	≤2s
	定位 精度	水平	≤5m
		高程	≤10m
	灵敏度	捕获	-144dBm
		跟踪	-159dBm
		存储	-40～+85℃


无线参数

项  目	内   容
无线模块	工业级无线模块
标准及频段	可支持：FDD-LTE、TD-LTE、CDMA2000 1xEV-DO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE 可选单模、多模或全网通讯
理论带宽	FDD-LTE：下行速率100Mbps，上行速率50Mbps TD-LTE：下行速率61Mbps，上行速率18Mbps WCDMA：下行速率42Mpbs，上行速率5.76 Mbps TD-SCDMA：下行速率4.2Mbps，上行速率2.2Mbps CDMA2000 1xEV-DO Rev. A：下行速率3.1Mbps，上行速率1.8Mbps GPRS/EDGE：速率171.2kbps/384kbps
发射功率	<24dBm
接收灵敏度	<-109dBm

NB-IoT参数

项  目	内   容
标准及频段	B5：850MHz B8：900MHz B20：800MHz
理论带宽	100bps~100Kbps
发射功率	23±1dBm
接收灵敏度	<-129dBm

LoRa参数

项  目	内   容
通信标准及频段	410MHz - 441MHz，1000KHz 步进，建议 433±5MHz，出厂默认 433.0
室内/市区通信距离	1km
户外/视距通信距离	3.5km
发射功率	100mW
灵敏度	＜-140dBm

GPS 参数

项  目	内   容
GPS模块	工业级GPS模块，支持GPS、北斗
接收机类型	50通道 GPSL1（1575.42MHz）C/A码 支持WAAS，EGNOS，MSAS，GAGAN 兼容GALILEO
最大更新速率	4 Hz
精确度	定位：2.5m CPE SBAS：2.0m CPE
捕获	冷启动：29S 温启动：29S 辅助启动：<1S 热启动：<1S
灵敏度	跟踪：-160dBm 重新捕获：-160dBm 冷启动：-144dBm
授时精度	RMS：30ns 99%：<60ns 颗粒度：21ns
时间脉冲	可以配置，0.25至1000Hz
