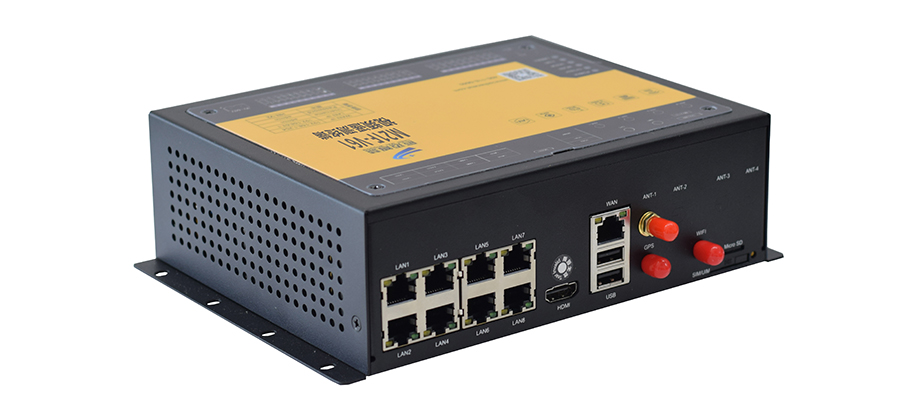

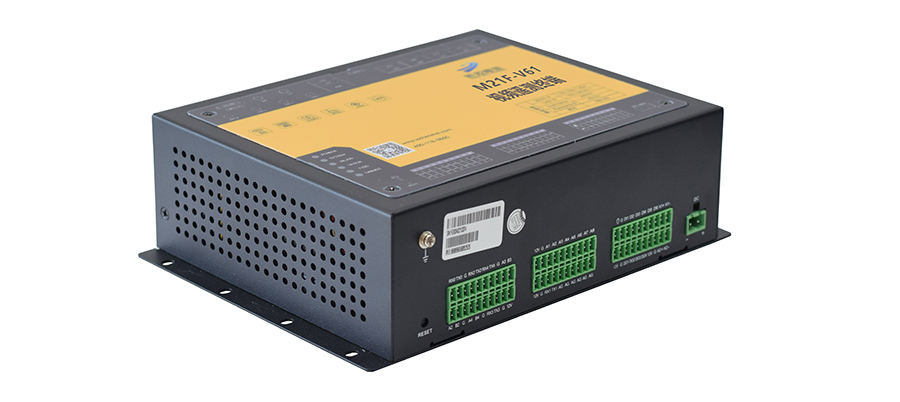

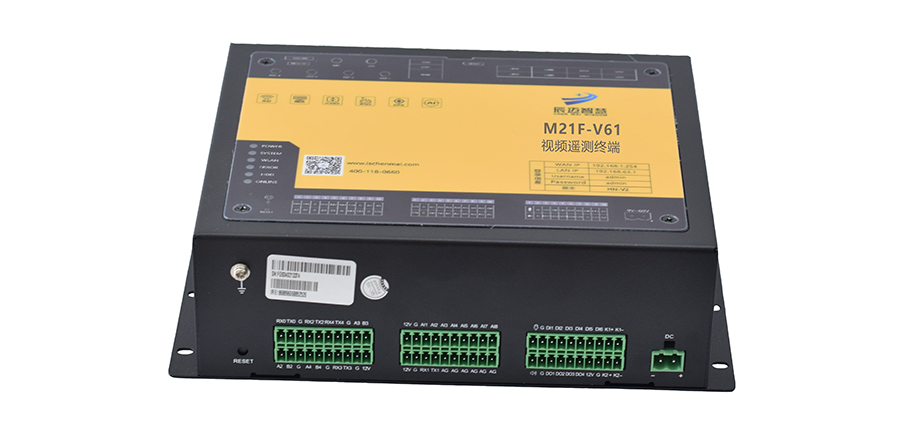

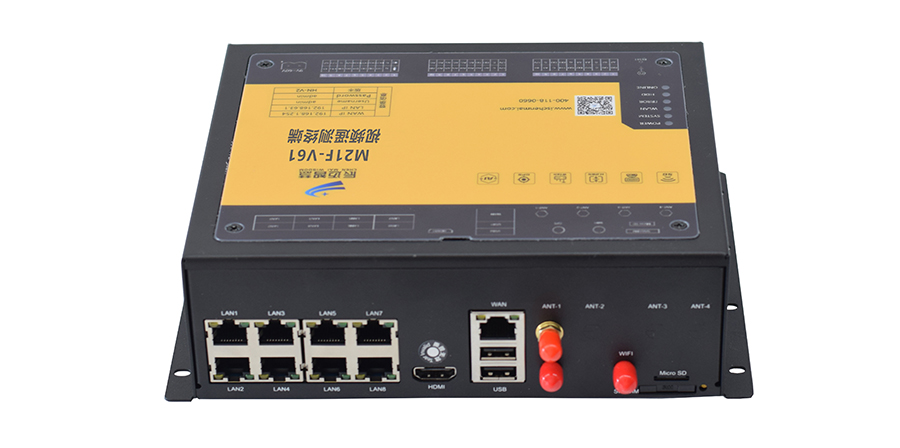

视频遥测终端 智能遥测终端机 M21F-V61

M21F-V61是一款物联网智能遥测终端机，其集遥测终端机功能、视频录像机、路由器功能为一体，融合先进的3G/4G/5G/WIFI通信技术、实现水文/水资源/环保等数据的采集、视频、图像存储、显示、控制、报警及传输等智能值守功能。采用嵌入式Linux操作系统、高性能的工业级32位通信处理器和工业级无线模块，支持本地超大容量数据安全存储，提供翻斗式雨量计接口、RS232、RS485、模拟量输入、开关量输入和输出接口；实时录像本地存储/远程查看、定位、移动帧测、报警录像及报警录像保护和报警事件上报平台。在任何场景下都能实现实时数据和视频的传输，进行远程监控查看和管理，实现数据+图像全方位监控应用需求。

产品可广泛适用于带视频监测的水文、水利信息化建设领域，如水文、水资源、水环境、水污染、山洪灾害、水库安全、大坝安全、土壤墒情和灌区等的远程测控领域；适用于智慧水务项目建设领域，如水厂自动化、水质在线、供水管网、大用水户、二次供水等远程测控；适用于地质灾害各种监测点监测，如崩塌、滑坡、泥石流、表面\深部位移、土壤含水率、地声、孔隙水渗压雨量、地表水位等监测。

硬件
项目	内容
CPU	ARM Cortex A7双核1.3GHz
FLASH	128MB
DDR3	512MB



视频
项目	内容
输入	8路数字高清视频输入
输出	1路HDMI, 支持分辨率(@30fps): 3840x2160, 1920x1080, 1280x720, 1024x768
视频解码标准	H.264
网络视频接入协议	ONVIF (3.0), PELCO, RTSP等
解码性能	4x1080p@30fps
存储分辨率	4MP/3MP/1080p/UXGA/720p/VGA/4CIF



音频
项目	内容
输入	8路IPC端音频输入采集
音频编码标准	G711-Alaw、G711-Ulaw、AAC-LC
音频采样率	8KHz, 16KHz
语音对讲	1路输入、1路输出 G726 压缩标准



存储
硬盘	2个2.5英寸SATA接口的HDD/SSD硬盘位，带加热垫 标准Micro SD卡槽
容量	硬盘单个最大支持6TB (选配)，双硬盘最大支持12TB，Micro SD卡最大支持256GB




应用接口
项目	内容
系统复位按键	1 个，恢复出厂默认，长按 10 秒
指示灯	POWER: 电源指示灯
	SYS: 系统运行指示灯
	WLAN: 以太网接口指示灯
	ERROR: 录像错误报警指示灯
	HDD：硬盘指示灯
	Online：4G 状态指示灯
天线接口	4个标准SMA阴头天线接口，特性阻抗50欧
SIM/UIM卡接口	标准的抽屉式用户卡接口，支持1.8V/3V SIM/UIM 卡，内置15KV ESD 保护
接地螺丝	1 个外壳接地接口
电源接口	工业级端子接口，内置电源反相保护和过流/过压保护
WAN	1个RJ45 10M/100M/1000M自适应以太网口
LAN	8个RJ45 10M/100M自适应以太网口，支持PoE 802.3af/at（可选）
串行接口	2路RS232调试接口, 3路RS485/RS232复用接口，支持MODBUS-RTU通信协议
USB	2个标准USB2.0
模拟量输入	8路，12、16、24位AD三选一，支持4-20mA电流信号输入，可选0-5V电压信号输入
继电器无源输出	2路（光隔离），触电负载5A 250VAC/30VDC
开关量输入	6路开关量输入接口（光隔离）,其中D11可做翻斗式雨量计接口 逻辑0：湿节点0-3VDC，或干节点导通 逻辑1：湿节点5-30VDC，或干节点断开
开关量输出	4路（光隔离），支持5V或12V电压输出，驱动电流500mA 最大切换电压：30VDC 最大切换电流：50mA 最大切换功率：150mW
定位	双模定位模块，同时支持GPS及北斗（选配）
WIFI	支持AP、client模式
