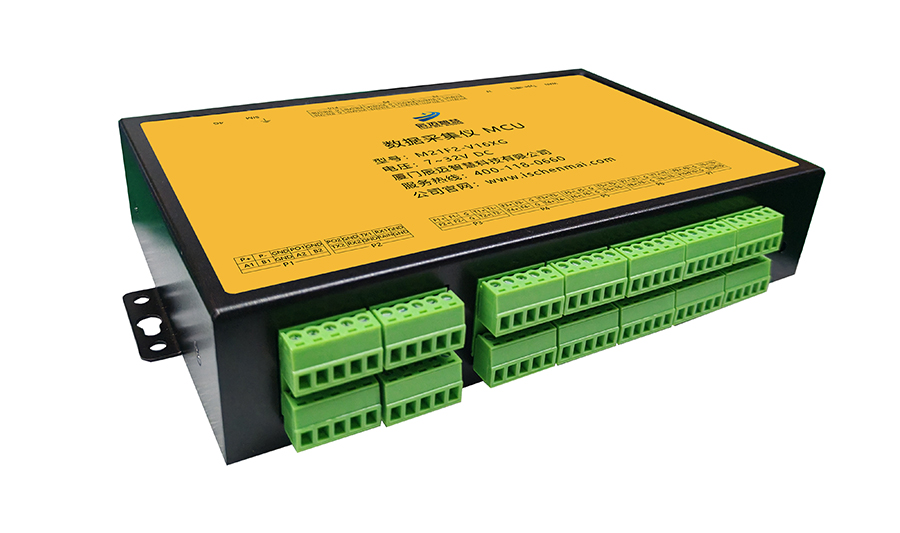

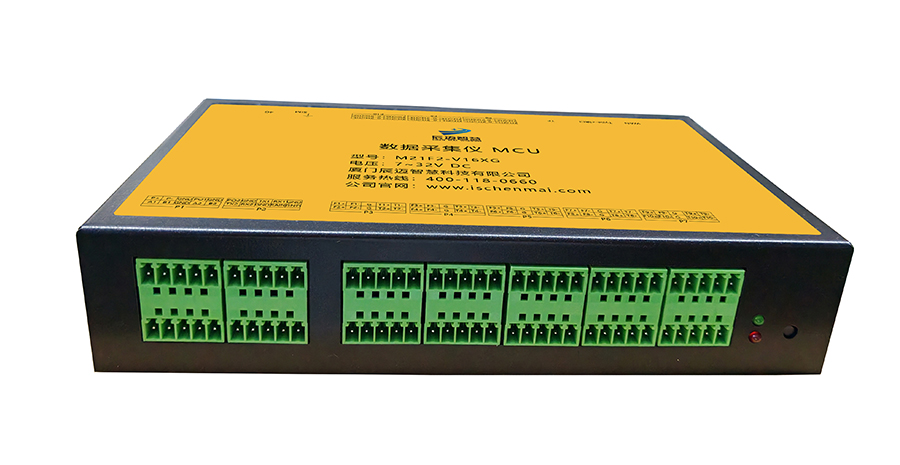

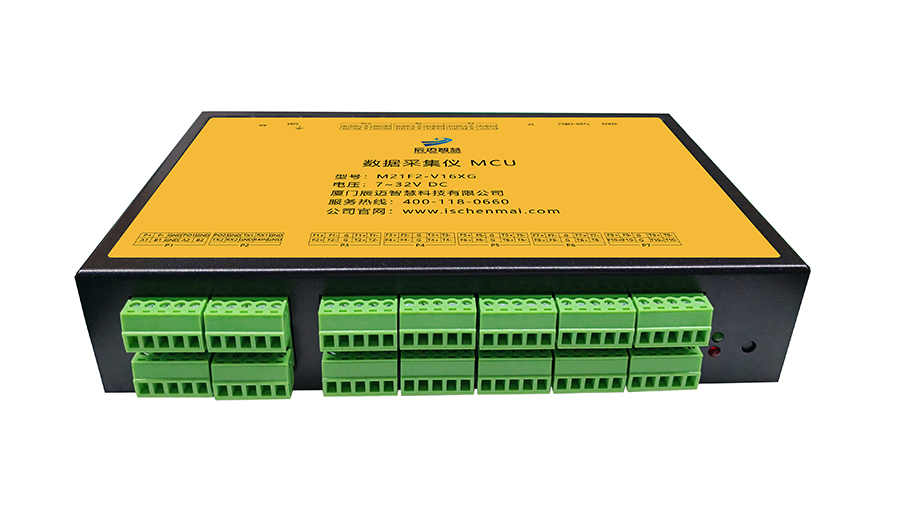

数据采集仪MCU M21F2-V16XG

       M21F2-16XG振弦数据采集仪集传统水文遥测终端机功能、振弦数据采集功能、2G/3G/4G全网通传输功能于一体，提供振弦、RS-485、RS232等物理接口，实现自动采集，存储和上报多种自然资源、建筑、桥梁、城市管廊、大坝、隧道、水利、气象传感器的实时数据。
        产品设计人性化，功能强大，可在各种环境下实现长期连续自动采集，并实时自动上报。广泛应用于大坝监测、隧道监测、桥梁监测、古建筑监测、边坡监测、沉降监测、尾矿库监测、城市管廊监测和预警等项目场景。

无线参数
无线模块	工业级无线模块
标准及频段	可支持：FDD-LTE、TD-LTE、CDMA2000 1xEV-DO、WCDMA、TD-SCDMA、CDMA1X、GPRS/EDGE 可选单模、多模或全网通讯
理论带宽	FDD-LTE：下行速率100Mbps，上行速率50Mbps TD-LTE：下行速率61Mbps，上行速率18Mbps WCDMA：下行速率42Mpbs，上行速率5.76 Mbps TD-SCDMA：下行速率4.2Mbps，上行速率2.2Mbps CDMA2000 1xEV-DO Rev. A：下行速率3.1Mbps，上行速率1.8Mbps GPRS/EDGE：速率171.2kbps/384kbps
发射功率	<24dBm
接收灵敏度	<-109dBm
硬件系统参数
项  目	描述
CPU	工业级32位通信处理器
FLASH	2MB
SRAM	512KB
数据存储Flash	32MB（可扩展）
TF卡	64GB（可选可扩展）
接口参数
项  目	内   容
串口	2个RS232和2个RS485接口，内置15KV ESD保护，串口参数如下： 数据位：5、6、7、8位 停止位：1、1.5、2位 校验：无校验、偶校验、奇校验、SPACE及MARK校验 串口速率：110~230400bps
指示灯	具有系统“SYS”指示灯
天线接口	标准SMA阴头天线接口，特性阻抗50欧
SIM/UIM卡接口	标准的自弹式用户卡接口，支持1.8V/3V SIM/UIM卡，内置15KV ESD保护
电源接口	工业级端子接口，内置电源反相保护和过流/过压保护
唤醒按钮	通用轻触式开关

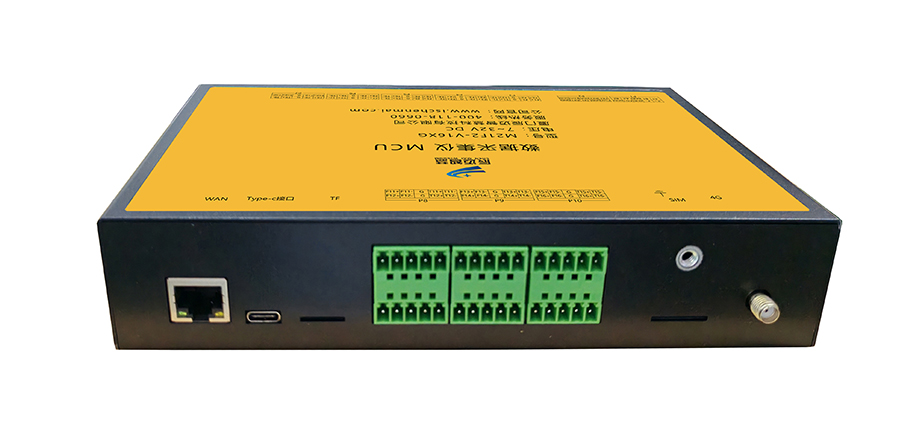

应用接口	1路RJ45网口
	1路USB接口（用于参数配置及固件升级）
	16路振弦接口
	2路受控输出电源（输出电压值与设备供电电压相同，默认12V。单路额定输出电流1A，内置过流保护）
	1路脉冲雨量计接口
电源参数
项目	描述
标准电源	DC 12V
供电范围	DC 7~32V
工作电流	<100mA@12VDC
待机工作电流	<10mA@12VDC
休眠工作电流	<2mA@12DVC
物理参数
项目	描述
外壳	金属外壳，保护等级IP30。外壳和系统安全隔离，特别适合工控现场应用
外形尺寸	194*123*39 mm (长x宽x高，不包括天线和安装件)
重量	1.20kg
其他参数
项目	描述
工作温度	-30~+70ºC（-22~158℉）
储存温度	-40~+85ºC（-40~+185℉）
相对湿度	95%(无凝结)
