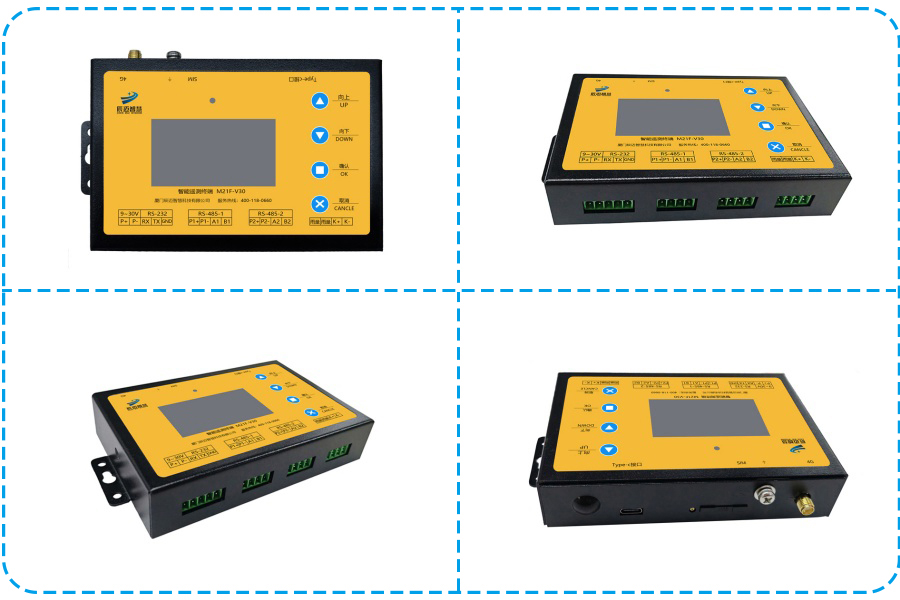

智能遥测终端机 M21F-V30

M21F-V30型遥测终端机集传统水文遥测终端机功能、4G全网通传输功能一体，实现水文/水资源/地灾监测/气象等数据的采集、存储、传输、显示、控制、报警及传输等综合功能。
该产品采用高性能的工业级32位通信处理器和工业级无线模块，以嵌入式实时操作系统为软件支撑平台，同时提供翻斗式雨量计接口、RS232、RS485、继电器输出接口，可满足各种不同应用的需求。
该产品可广泛应用于各种水利信息化建设领域，如水文、水资源、水环境、水污染、山洪灾害、水库安全、大坝安全的远程测控领域。

4G无线参数
无线模块	工业级无线模块
标准及频段	FDD-LTE、TD-LTE
发射功率	<24dBm
接收灵敏度	<-109dBm



硬件系统参数
项  目	描述
CPU	工业级32位通信处理器
FLASH	2MB
SRAM	512KB
数据存储Flash	32MB（可扩展）
TF卡	64GB（可选可扩展）



接口参数
项  目	内   容
串口	1个RS232和2个RS485接口
指示灯	具有系统指示灯
天线接口	标准SMA阴头天线接口，特性阻抗50欧
屏幕分辨率	128*64（2.2寸蓝屏）
SIM/UIM卡接口	标准的抽屉式接口，支持1.8V/3V SIM/UIM卡，内置15KV ESD保护
电源接口	工业级端子接口，内置电源反相保护和过流/过压保护
应用接口	2个翻斗式雨量计接口
	1路USB/TYPE-C接口（用于参数配置及固件升级）
	1路继电器输出接口 最大切换电压：3A@ 30VDC/5A@250VAC 驱动电压：5V
	2路受控输出电源（输出电压值与设备供电电压相同，默认12V。单路额定输出电流1A，内置过流保护）



电源参数
项目	描述
标准电源	DC 12V
供电范围	DC 5~35V
平均工作电流	<100mA@12VDC



物理参数
项目	描述
外壳	金属外壳，保护等级IP30。外壳和系统安全隔离，特别适合工控现场应用
外形尺寸	125*83*27 mm (长x宽x高，不包括天线和安装件)
重量	0.35kg



其他参数
项目	描述
工作温度	-30~+70ºC
储存温度	-35~+85ºC
相对湿度	≤95%(无凝结)
