一、项目背景
随着我国城镇化进程的快速推进，城市建成区面积不断扩大，原有雨污水管网设施建设标准偏低、管网老化淤积、管网布局不完善等问题日益凸显，雨季内涝积水、旱季污水溢流等现象频繁发生，不仅严重影响城市居民的日常出行与
生活质量，还会对城市水体环境造成污染，威胁城市运行安全与生态健康。传统的雨污水管网管理模式依赖人工定期巡检，存在监测覆盖范围有限、隐患发现不及时、数据获取滞后等弊端，难以应对当前城市复杂管网系统的管理需求。随着物联网、大数据、云计算等新一代信息技术的发展，构建智能化的雨污水管网监测预警系统，实现管网运行状态的实时感知、风险隐患的提前预警、异常问题的精准定位，已经成为提升城市市政管理水平、建设海绵城市与韧性城市的必然要求。
二、系统组成

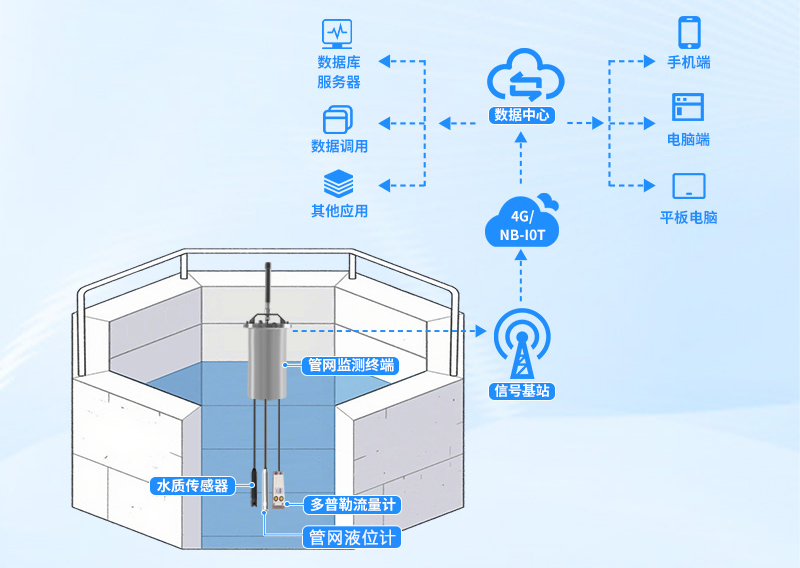

本系统以“实时感知、精准预警、智能管理、协同处置”为核心目标，通过整合物联网感知设备、地理信息系统、大数据分析技术，构建覆盖城市全区域的雨污水管网监测预警体系，实现管网运行状态可视化、风险预警智能化、维护管理数字化、应急调度协同化，全面提升城市雨污水管网管理的智能化水平，保障城市排水安全，改善城市水环境质量。系统采用四层架构设计，从下到上分别为感知层、传输层、平台层、应用层，各层分工明确、协同运行：
感知层 ：由各类监测终端设备组成，包括液位传感器、流量传感器、压力传感器、水质传感器、PH传感器、井盖状态监测器、视频监控设备等，负责采集管网内部运行参数与现场状态信息。
传输层： 依托NB-IoT、4G/5G、LoRa等无线通信技术，将感知层采集的数据实时传输至平台层，同时支持有线传输作为备用，保障数据传输的稳定性。
平台层 ：包括数据存储服务器、地理信息GIS引擎、大数据分析引擎、预警模型引擎等，负责数据的存储、清洗、分析与计算，为应用层提供数据支撑与技术支撑。
应用层 ：面向管理人员提供各类功能应用，包括实时监测、预警预报、资产管理、应急调度、运维管理、统计分析等模块，支持PC端网页端与移动端APP访问。
三、系统核心功能
█实时监测
管网参数监测：实时展示各个监测点位的液位、流量、压力、PH值、浊度等参数信息，支持参数越限自动变色提醒，管理人员可随时查看任意点位的实时数据与历史变化曲线。
关键节点视频监控：在易涝点、泵站出口、合流制溢流口等关键位置布设高清视频监控设备，管理人员可远程查看现场实时画面，掌握现场实际情况。
井盖状态监测：对管网检查井井盖进行状态监测，当井盖发生移位、丢失、异常开启时，系统自动发出提醒，避免安全事故发生。
泵站运行监测：对城市排水泵站的机组运行状态、启停时间、功率、累计排水量等参数进行实时监测，掌握泵站运行效率与负荷情况。
█预警预报
内涝风险预警：结合实时管网液位数据、降雨量监测数据、气象预报降雨信息，基于水文模型与机器学习预警算法，对城市不同片区的内涝风险进行分级预警，分为蓝色、黄色、橙色、红色四个预警等级，在电子地图上自动标注风险区域，推送预警信息给相关管理人员。
污水溢流预警：对合流制管网与截污干管的液位、流量进行实时分析，当管网水位接近溢流阈值，预测即将发生污水溢流时，提前发出溢流预警，提醒管理人员提前开启泵站提升、调节截污闸等处置措施，减少污水溢流量。

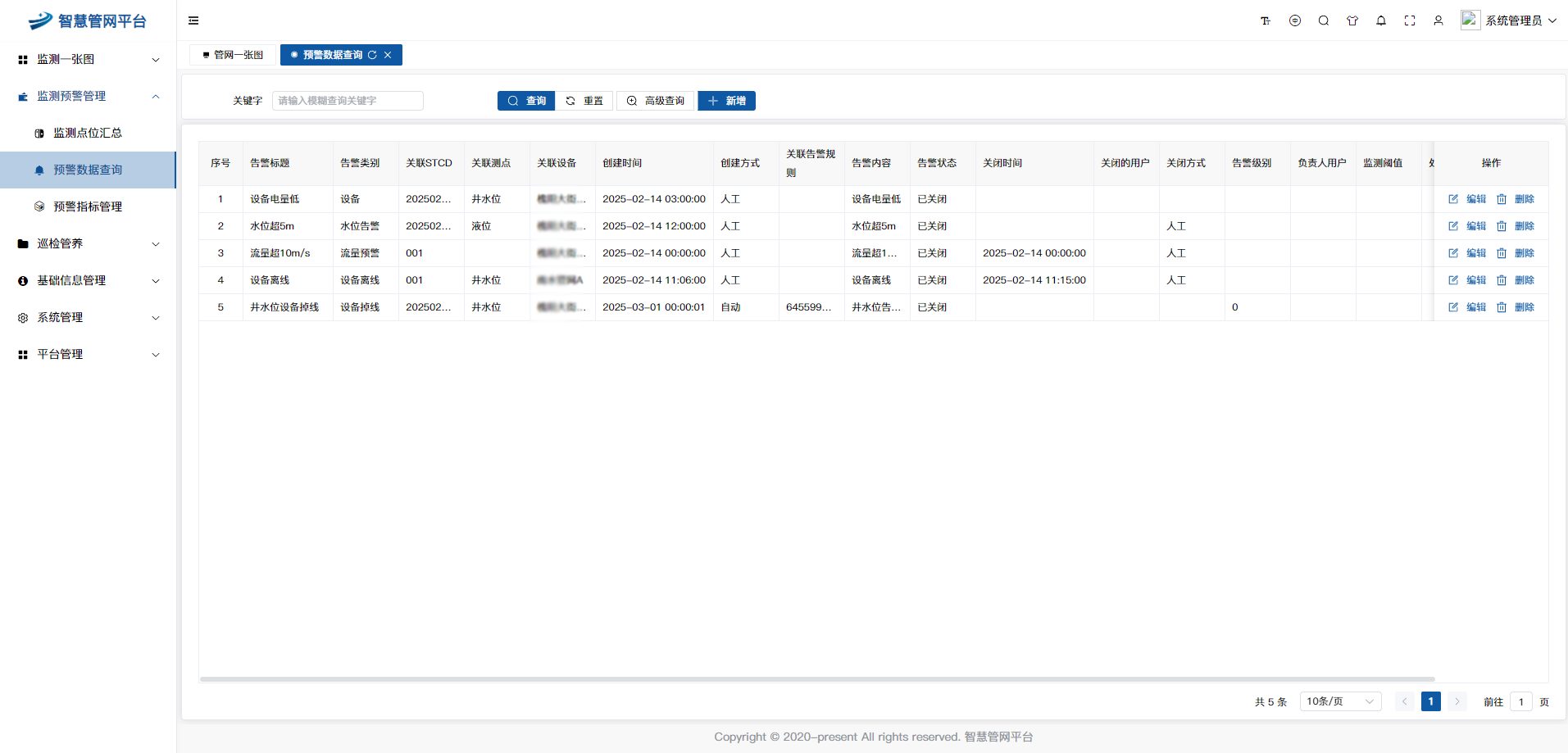

管网异常预警：当监测到管网压力异常下降、液位异常上升、水质参数突变等情况时，系统自动判断为管网堵塞、渗漏、破损等异常，自动发出异常预警，并标注异常位置，通知维护人员及时排查。
设备故障预警：对监测设备的运行状态、电量、通信状态进行实时监测，当设备发生断电、通信中断、数据异常时，自动发出设备故障预警，提醒运维人员及时检修更换。
█管网资产管理

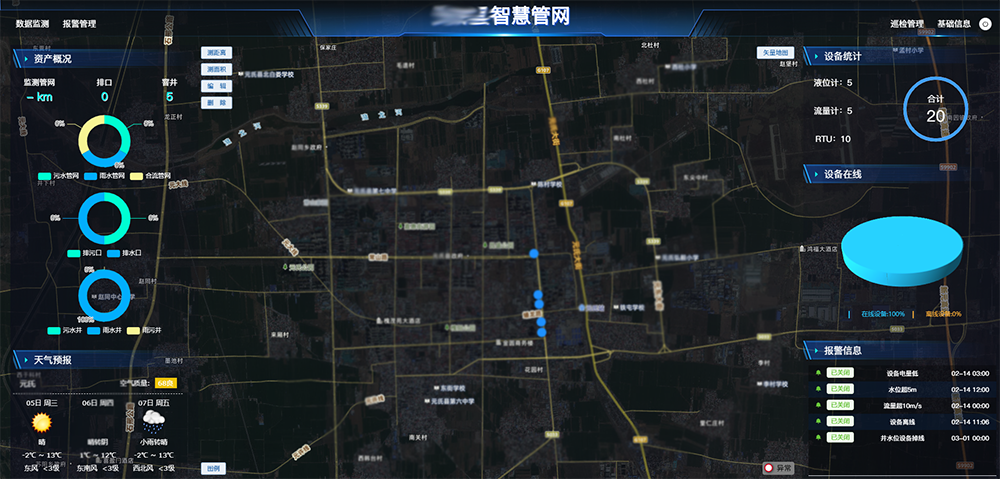

管网GIS可视化管理：基于高精度电子地图，将所有雨污水管线、检查井、泵站、溢流口等设施的位置、属性信息标注在地图上，支持缩放、平移、查询，实现管网信息的可视化展示，管理人员可直观查看管网整体布局与任意管线的详细信息。
资产信息管理：建立完整的管网资产档案，记录每一条管线的建设时间、材质、管径、埋深、产权单位、维护单位等信息，支持信息的新增、修改、删除与查询，实现管网资产的数字化管理。
空间查询分析：支持根据管线材质、管径、建设年代等条件进行模糊查询，支持缓冲区分析、连通性分析，当发生管网异常时，可快速分析影响范围，辅助决策处置方案。
█应急调度
应急预案管理：存储不同等级内涝、溢流、管网破损等突发事件的应急预案，支持预案的查询、修改与更新，发生突发事件时可快速调阅对应的应急预案。
应急资源管理：对城市排水应急物资、应急队伍、排水车辆、抽排设备等应急资源进行统一管理，记录资源的位置、数量、联系人信息，发生突发事件时可快速调度就近的应急资源。
协同调度指挥：支持多部门、多单位信息共享，管理人员可通过平台向应急队伍下发调度指令，实时跟踪处置进度，实现应急处置过程的全程可视化管理，提升协同处置效率。
█运维管理

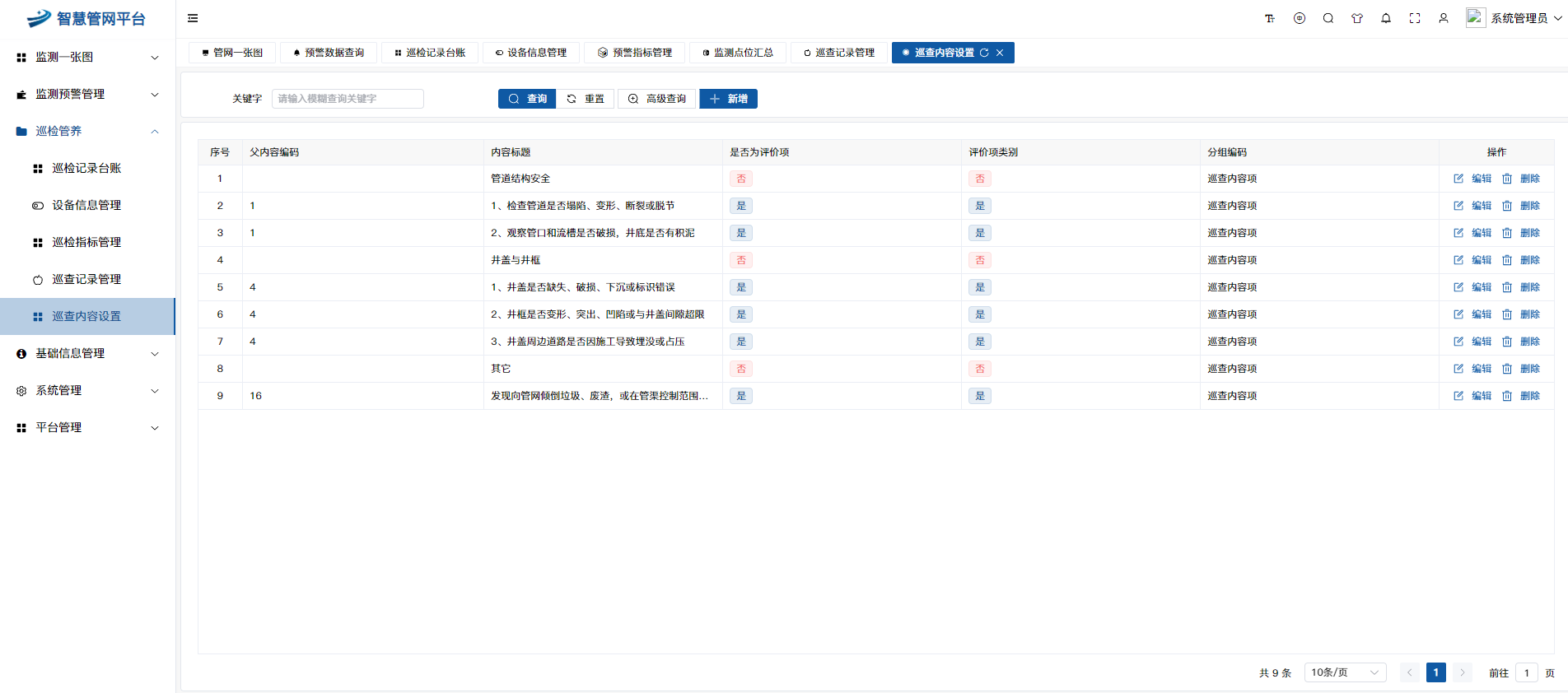

巡检任务管理：根据管网维护计划，自动生成巡检任务，下发给巡检人员，支持巡检人员通过移动端APP签到、上传现场照片、填写巡检记录，管理人员可实时查看巡检完成情况。
维修工单管理：当接到预警或巡检发现问题时，可自动生成维修工单，派发给对应的维修人员，跟踪工单处理进度，实现问题处理的闭环管理。
设备运维管理：记录所有监测设备的安装时间、校准时间、保养记录，自动生成设备校准、保养提醒，保障监测设备数据精度与运行稳定性。
█统计分析
运行数据统计：按区域、按时间周期统计管网液位、流量、降雨量等数据，生成统计报表与变化趋势图，分析管网运行规律，为管网改造规划提供数据支撑。
风险事件统计：统计不同时间段、不同区域发生内涝预警、溢流预警、管网异常的次数与等级，分析高风险区域分布，为维护重点安排提供依据。
运维效率统计：统计巡检完成率、问题处置及时率、设备故障率等运维指标，评估运维工作质量，辅助优化运维管理流程。

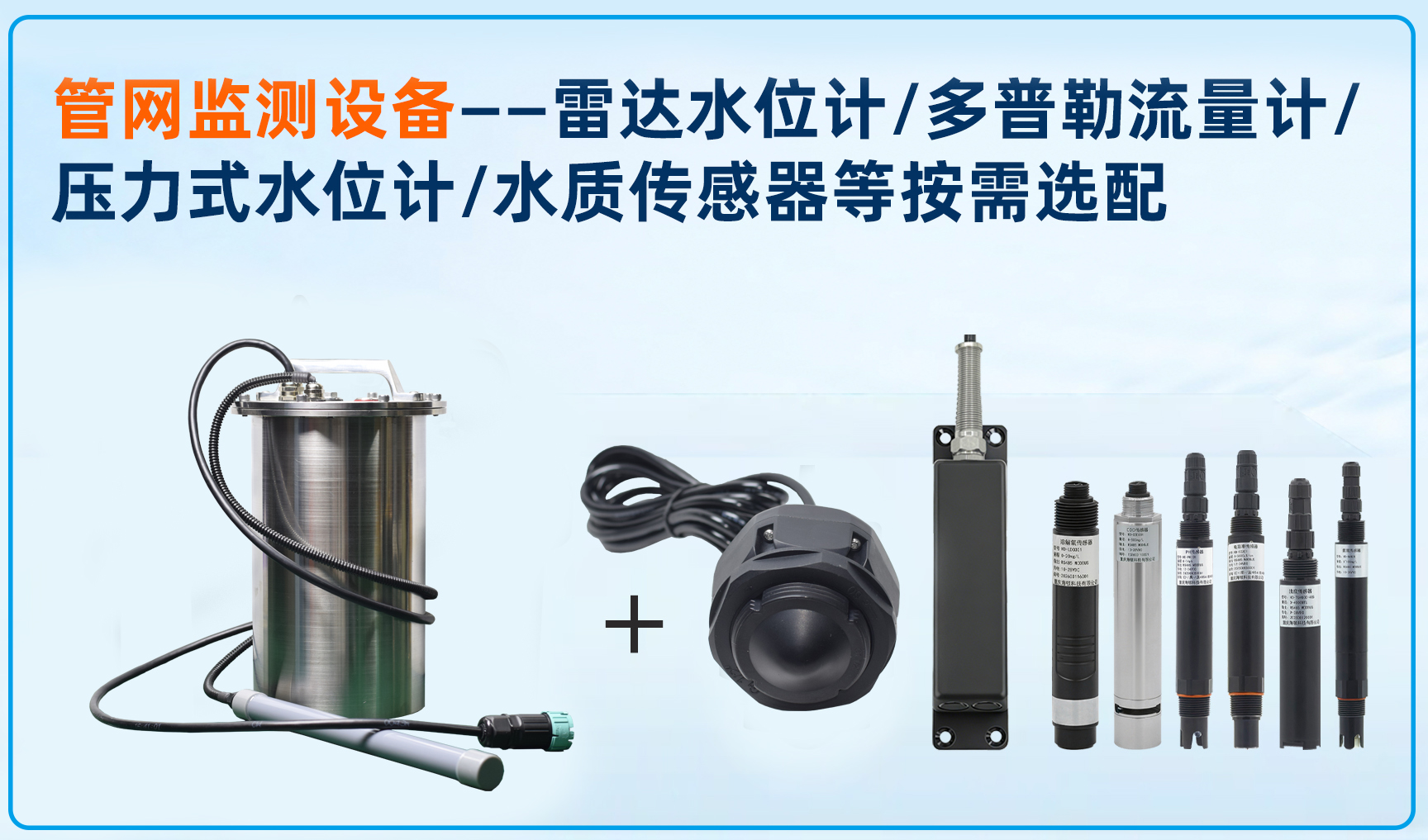

四、感知层设备选型

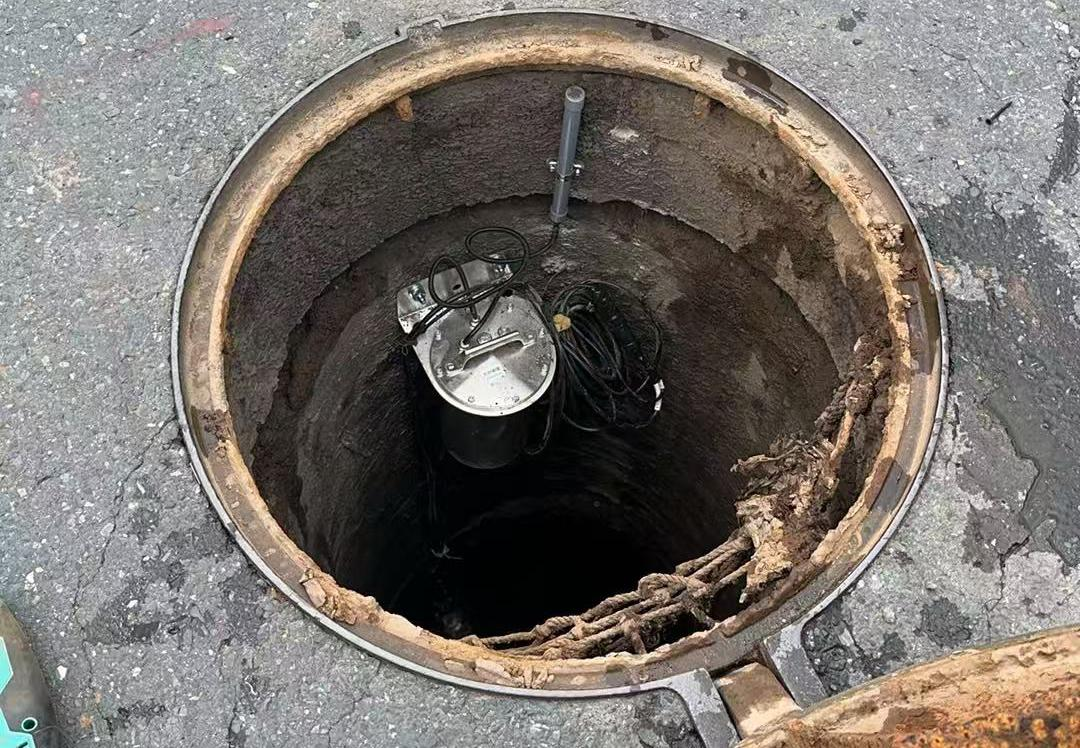

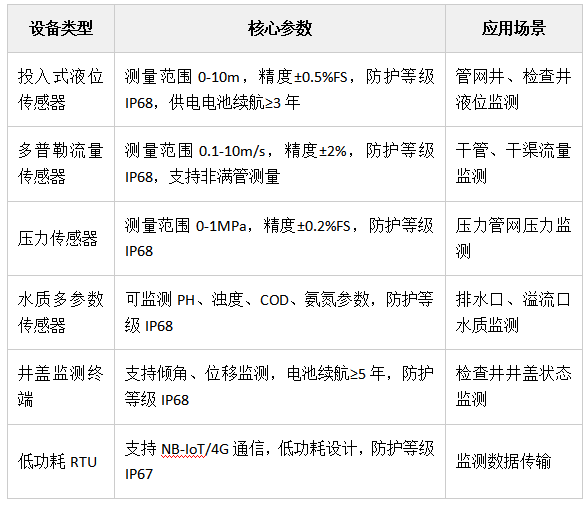

针对城市雨污水管网井下恶劣环境，本方案选用具备防水、防腐蚀、抗干扰能力的工业级监测设备，核心设备参数如下：
五、方案价值
本城市雨污水管网监测预警系统解决方案紧密融合了物联网、大数据、云计算等新一代信息技术与市政排水管理的实际业务需求，能够精准、高效地解决传统人工巡检、数据滞后、响应迟缓等管理模式中存在的诸多痛点与难点问题。该方案通过构建全方位、立体化的智能感知网络与数据分析平台，可显著提升城市雨污水管网在实时监测、智能预警、科学调度与应急决策等方面的智能化管理水平，从而有力推动海绵城市与韧性城市的建设进程，为保障城市排水系统的运行安全、防范内涝风险以及维护区域生态环境的长期稳定与安全提供坚实的技术支撑与决策依据。
