一、项目背景

我国铁路网络覆盖范围广，沿线地形地质条件复杂，极端降雨天气频发，强降雨易引发山体滑坡、泥石流、路基塌陷等灾害，直接威胁列车运行安全。传统人工雨量观测方式存在数据更新滞后、覆盖范围有限、预警响应不及时等问题，难以满足当前铁路防洪防灾的精细化管理需求。建设智能铁路雨量监测预警系统，可实现雨量数据的实时采集、自动传输、智能分析与精准预警，帮助铁路运营管理部门提前掌握雨情变化、及时处置风险隐患，降低降雨引发安全事故的概率，保障铁路运输秩序与人员财产安全。


二、系统组成

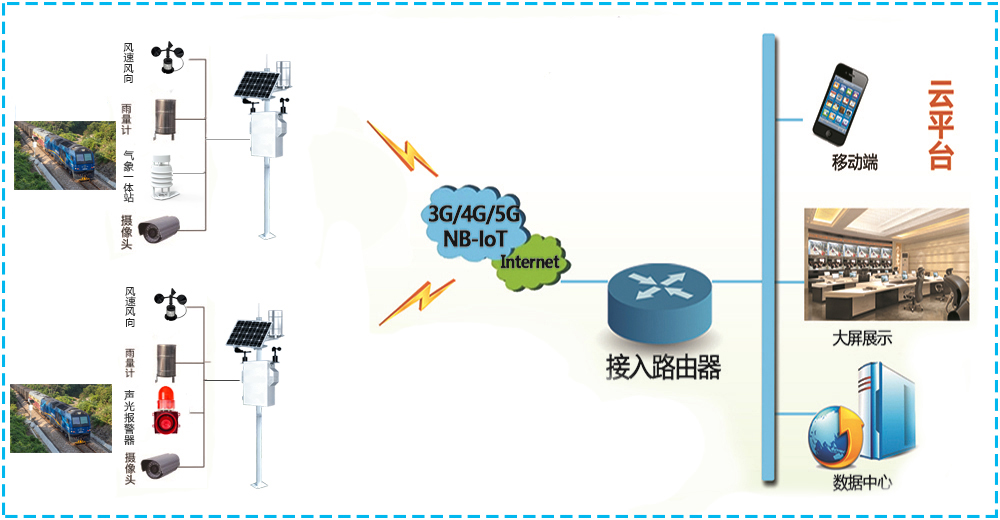

本系统采用「前端感知层—网络传输层—平台服务层—应用终端层」四层架构设计，各层协同实现全流程雨量监测预警功能：该架构遵循模块化与层次化原则，旨在构建一个功能清晰、职责分明、易于扩展的技术体系。前端感知层作为数据源头，负责采集最原始的雨量信息；网络传输层则承担起信息传递的桥梁作用，确保数据能够稳定、可靠地送达处理中心；平台服务层是系统的核心大脑，对汇聚的数据进行深度处理、智能分析与集中管理；应用终端层则是面向用户的交互界面，将处理结果转化为直观的预警信息和决策支持，从而形成一个从前端数据采集到后端预警应用、从底层硬件支撑到上层软件服务的完整闭环，确保监测预警流程的高效、顺畅与智能化。

·  前端感知层：由部署在铁路沿线重点风险区段的智能雨量监测终端组成，负责实时采集现场降雨量数据，完成数据初步处理后通过传输网络上传至平台；
·  网络传输层：结合铁路现有通信网络与物联网公网资源，优先利用铁路专用传输通道，无覆盖区域采用NB-IoT/4G物联网卡实现数据回传，保障数据传输的稳定性与可靠性；
·  平台服务层：部署在云服务器或铁路内部私有云平台，包含数据存储模块、分析计算模块、预警引擎模块、接口服务模块，负责数据存储、分析运算、预警判断与服务输出；
·  应用终端层：面向不同用户提供PC端管理平台、移动端APP、微信小程序三类访问入口，满足管理决策、现场处置、日常运维等不同场景的使用需求。




三、系统功能

◆实时雨量监测采集功能

智能监测终端采用高精度翻斗式雨量传感器，测量范围支持0-4mm/min，测量误差小于±4%，可根据设置的采集频率自动采集降雨量数据，支持分钟级、小时级数据采集，可自动统计累计降雨量、日降雨量、周降雨量等数据。终端具备低功耗设计与本地数据存储功能，在网络中断时可临时存储数据，网络恢复后自动补传，避免数据丢失。

◆数据传输与存储管理功能

系统支持断点续传、数据加密传输，保障数据传输过程中的安全性；平台采用结构化数据库存储历史雨情数据，可存储不少于10年的连续监测数据，支持按线路、区段、时间维度快速查询调取，满足雨情分析与灾害复盘需求。



◆智能分级预警功能

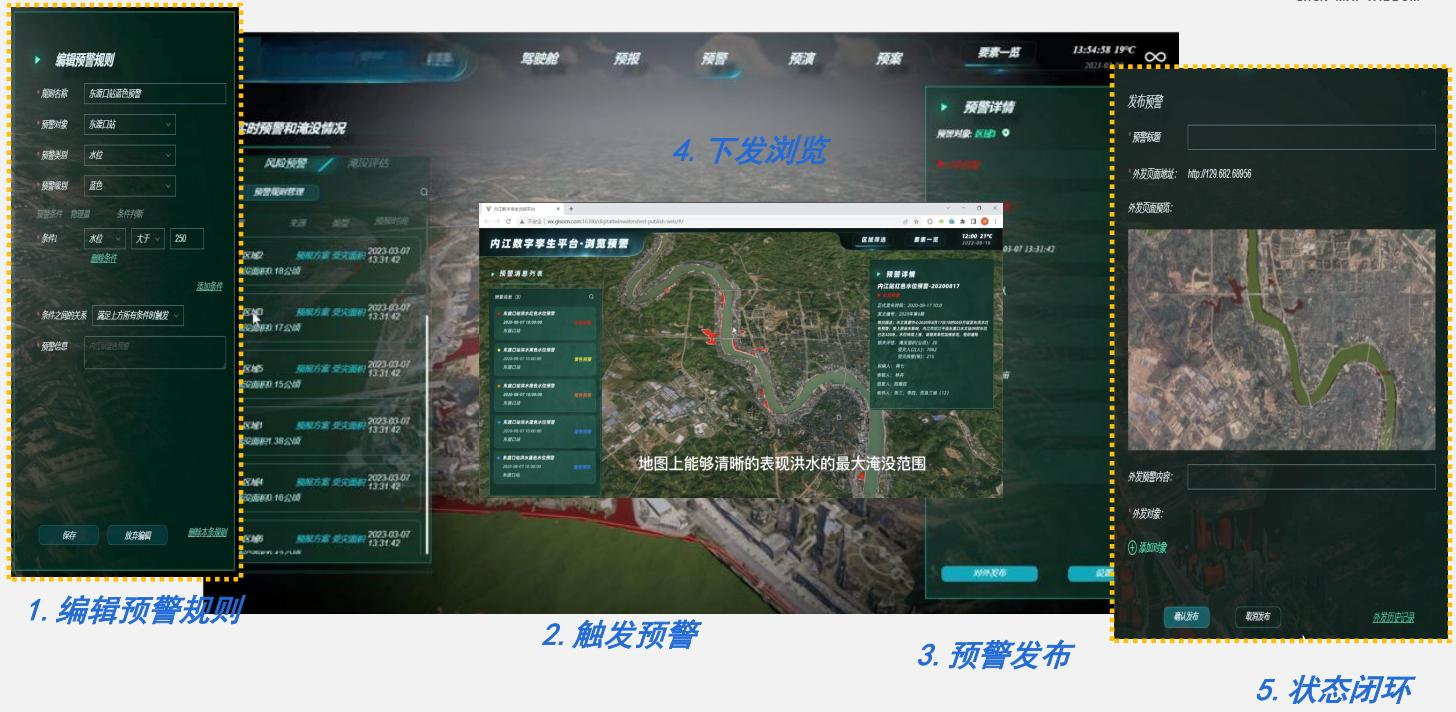

系统预设三级预警阈值，可根据不同线路的防洪要求自定义调整：蓝色预警对应降雨量达到警戒值、黄色预警对应降雨量达到限速值、红色预警对应降雨量达到封锁警戒值。预警触发后，系统自动通过平台弹窗、短信、APP推送、小程序通知等多种方式向不同层级责任人推送预警信息，明确预警区段、当前降雨量、预警等级与处置建议，支持一键导航至预警监测点。


◆数据可视化与统计分析功能

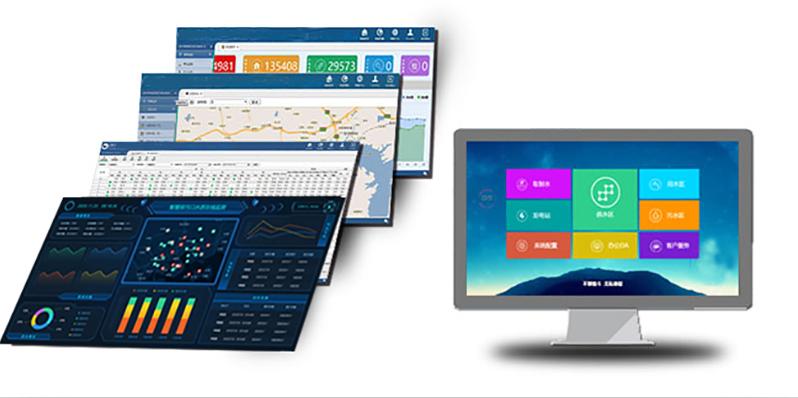

PC端管理平台支持电子地图可视化展示所有监测点的分布位置、实时雨量数据、预警状态，可直观呈现全线路雨情分布情况；系统自动生成日、周、月、季度、年度雨情统计报表与趋势分析图表，支持导出Excel、PDF格式文件，为防洪工作总结与风险评估提供数据支撑。


◆设备运维管理功能

系统实时监测所有监测终端的在线状态、供电状态、设备运行参数，当出现设备离线、电量不足、故障异常时，自动向运维人员推送告警信息，提醒及时处置；支持运维工单管理，可记录设备检修、校准、更换过程，形成完整的设备运维档案，保障监测设备的稳定运行。


◆系统对接功能

系统预留标准API接口，可对接铁路现有防洪管理系统、调度指挥系统、地理信息系统，实现雨情数据与预警信息的跨系统共享，无需重复建设数据入口，满足铁路现有信息化体系的整合要求。


三、硬件设备选型与部署方案

3.1 核心硬件设备选型

本项目硬件设备主要包括智能雨量监测终端、供电单元、安装防护设施，选型原则为适应铁路户外复杂环境，保障长期稳定运行，核心参数如下：
智能雨量监测终端 ：测量精度±4%以内，输出信号支持RS485/脉冲，防护等级不低于IP65，工作温度范围-40℃~+85℃
传输通信模块 ：支持NB-IoT/4G/铁路专网接入，支持数据加密传输，掉线自动重连

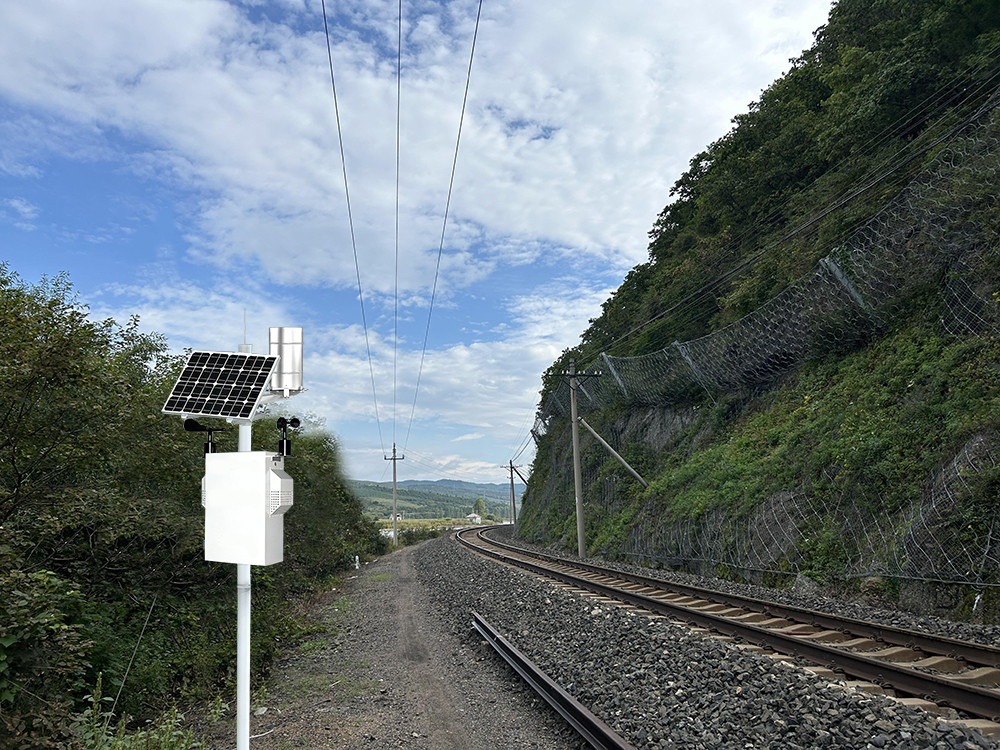

供电单元：太阳能+锂电池组供电，续航时间满足连续阴雨天气[待补充]天运行需求，具备过充过放保护
安装立杆与防护套件：热镀锌钢材材质，抗12级大风，防腐蚀设计，使用寿命不低于10年

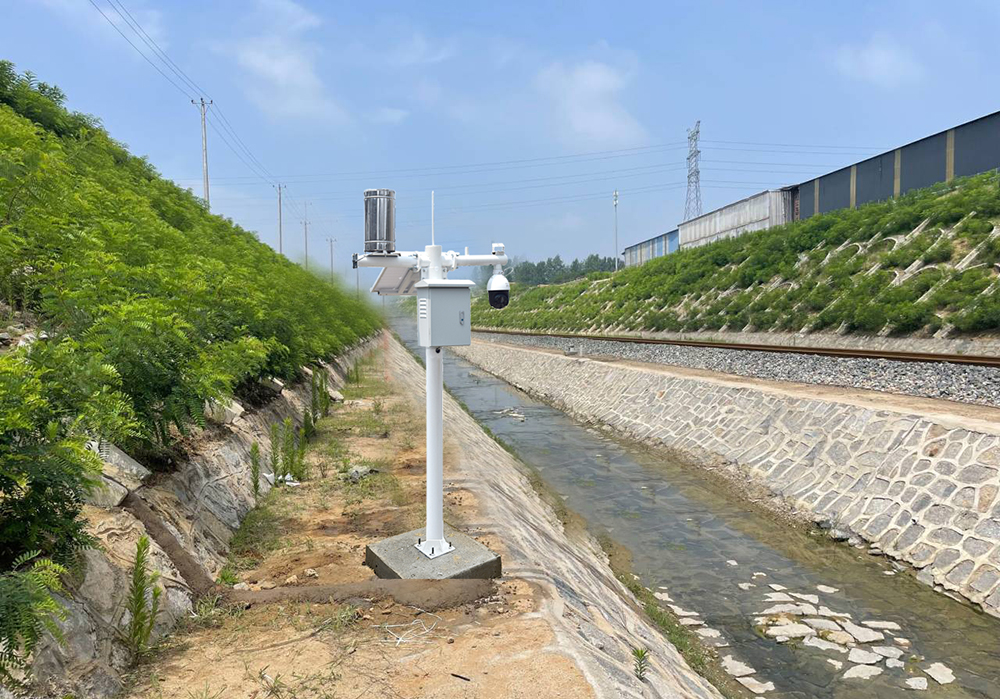

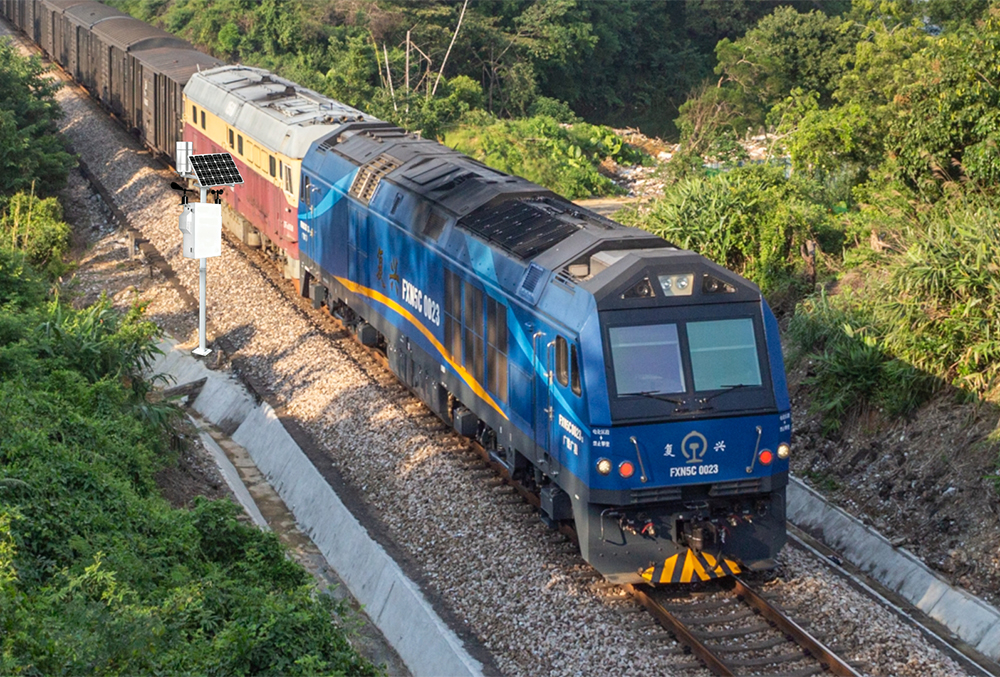

3.2 监测点部署方案

监测点部署遵循重点覆盖、合理布局原则，优先在以下区域部署监测设备：
· 铁路沿线历年发生过降雨引发地质灾害的区段；
· 依山傍水、地形陡峭的高边坡路基、深路堑区段；
· 桥涵出入口、隧道口、滨河路基等易受雨水冲刷的区段；
· 新建线路未完成沉降稳定、地质条件较差的区段。
每个监测点的部署间距根据区段风险等级调整，高风险区段间距不大于多少距离，一般风险区段间距不大于多少距离，设备安装位置选择视野开阔、不易被遮挡、不受周边设施干扰的区域，确保雨量测量准确，同时避开列车运行安全限界，满足铁路运营安全要求。
